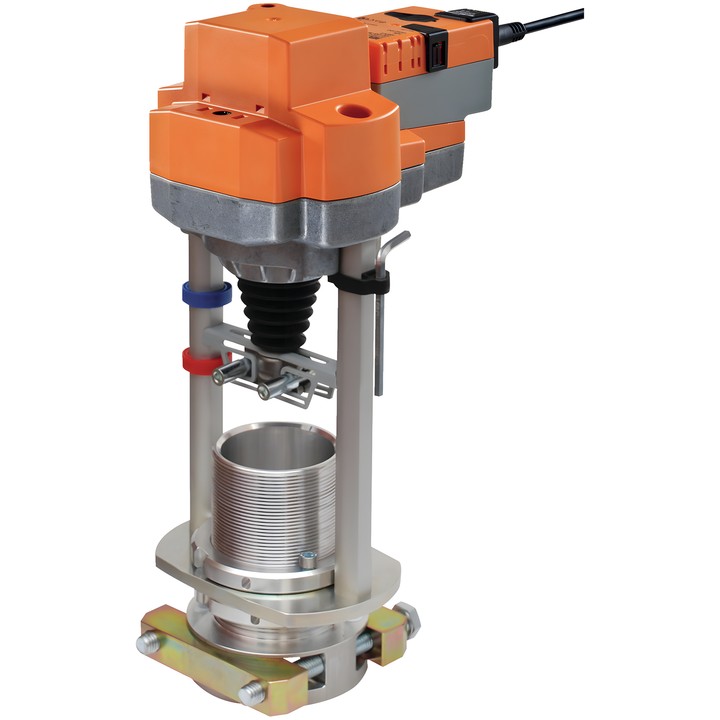

Belimo EVC24A-MF-RE - RetroFIT+-aandrijving voor klepafsluiters

Belimo EVC24A-MF-RE - RetroFIT+-aandrijving voor klepafsluiters

Belimo
zł 4.217,35
Inclusief belasting
zł 3.428,74 excl. btw.

Configureerbare Belimo RetroFIT+-aandrijving voor 2- en 3-wegklepafsluiters. Kracht 2500 N, voeding AC/DC 24 V, slag 50 mm en modulerende aansturing 2...10 V.

De looptijd van de motor bedraagt 35 s / 40 mm (44 s / 50 mm) en kan worden ingesteld op 44...113 s. De aandrijving heeft een terugmeldsignaal van 2...10 V en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo EVC24A-MF-RE – aandrijving voor klepafsluiters

Configureerbare RetroFIT+-aandrijving voor 2- en 3-wegklepafsluiters. De aansturing gebeurt via het analoge Y-signaal; spanning U dient voor de positiemelding van de aandrijving.

Belangrijkste technische gegevens

  • Aandrijfkracht: 2500 N; slag: 50 mm.
  • Nominale spanning: AC/DC 24 V; frequentie: 50/60 Hz.
  • Werkbereik Y: 2...10 V; positieterugmelding U: 2...10 V.
  • Looptijd van de motor: 35 s / 40 mm (44 s / 50 mm); instelbare looptijd: 44...113 s.
  • Opgenomen vermogen: 11 W tijdens bedrijf en 1.5 W in ruststand; dimensioneringswaarde voor bekabeling: 18 VA.
  • Aansluiting voor voeding en aansturing: kabel 1 m, 4x 0.75 mm².
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische slagindicatie.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).

De parameters kunnen worden geconfigureerd met Belimo Assistant 2 of ZTH EU. Bij de eerste spanningsinschakeling past de aandrijving het werkbereik en het terugmeldsignaal aan het mechanische bewegingsbereik aan.

  • Merk
    Belimo
  • Referentie
    EVC24A-MF-RE
  • ean13
    7630498111532

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    11 W
  • Opgenomen vermogen (vasthouden)
    1.5 W
  • Nominaal vermogen
    18 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Kracht
    2500 N
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Slag
    50 mm
  • Bewegingstijd (motor)
    35 s / 40 mm (44 s / 50 mm)
  • Variabele looptijd van de motor
    44...113 s

Techniczna karta katalogowa

Downloaden (1.99MB)

Instrukcja montażu

Downloaden (1.32MB)

EU Declaration of Conformity – EVC24A-MF-RE

Downloaden (32.78KB)

Environmental Declaration – EV..-RE

Downloaden (72.24KB)
