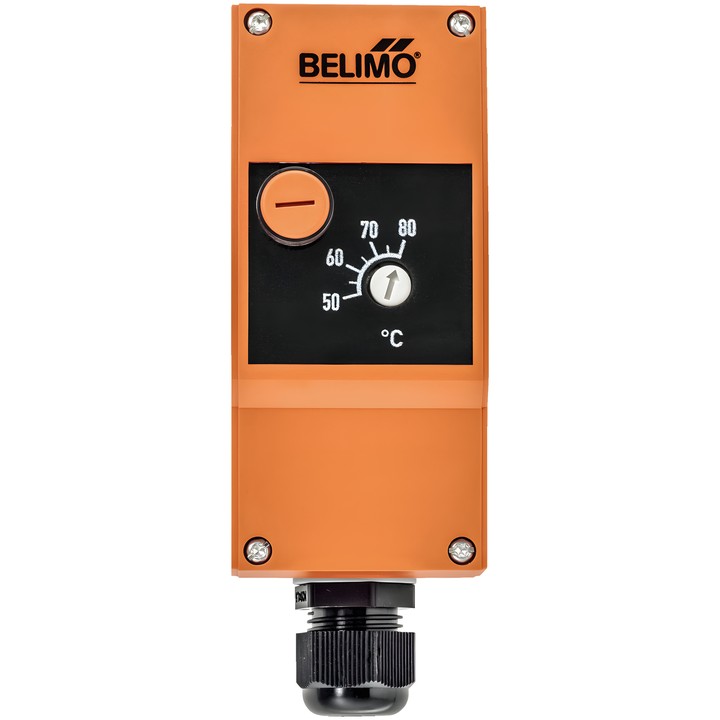

Belimo EXT-J-00734645 - veiligheidstemperatuurbegrenzer STB

Belimo EXT-J-00734645 – STB-temperatuurbegrenzer

Wanneer de ingestelde temperatuur wordt bereikt, verandert het 1-polige wisselcontact (SPDT) van positie en wordt het mechanisch vergrendeld. Zodra de temperatuur onder de instelling daalt, kan het handmatig worden gereset; het resetverschil bedraagt ongeveer 10K.

Belangrijkste kenmerken

• Meet- en instelbereik: 50...80°C.
• Uitgangssignaal: schakelaar; handmatige reset.
• Capillair: 1 m.
• Elektrische aansluiting: veerklem max. 2.5 mm²; kabelwartel M20x1.5 mm voor kabel ø6...12 mm.
• Uitgangsbelasting: AC 230 V 16 (2.5) A in positie 1-2; AC 230 V 2 (0.4) A in positie 1-4; DC 230 V 0.25 A.
• Beschermingsgraad IEC/EN: IP54 met gemonteerde afdichtingselementen.
• Inclusief bevestigingsband voor buizen ø15...100 mm.

Bij lekkage van het capillair blijft circuit 1-4 permanent gesloten en is resetten niet mogelijk.
