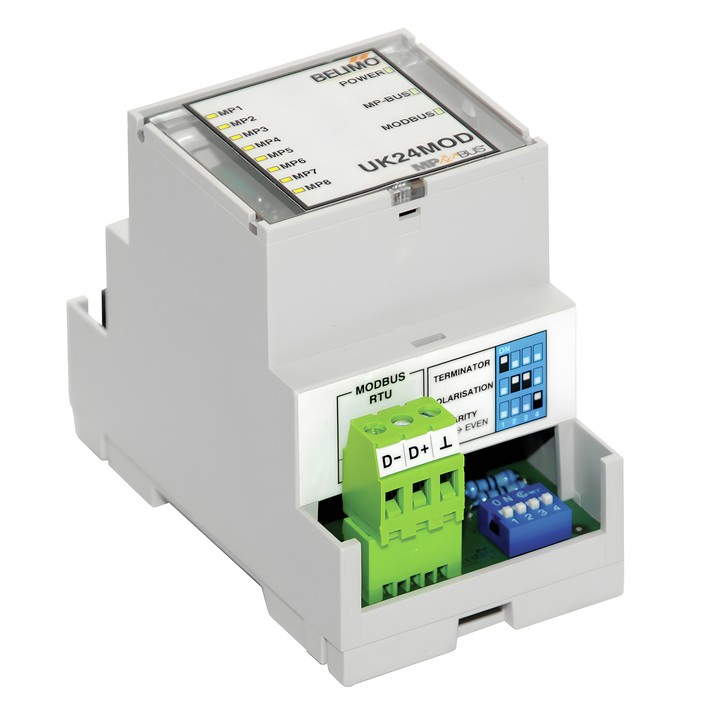

Belimo UK24MOD - MP 转 Modbus RTU 网关

Belimo UK24MOD 网关

UK24MOD 可通过 Modbus RTU 寄存器控制连接至 MP-Bus 的执行器，并读取其运行状态。MP-Bus 网络中的设备分配会自动检测并持续更新。

主要特点

• MP-Bus / Modbus RTU (RS-485) 接口；最多支持 8 个 MP/MPL/MFT(2) 或 BF-TopLine 执行器。
• 额定电源：AC 24V, 50/60 Hz / DC 24V；电源范围：AC / DC 21.6…26.4 V。
• 与执行器通信：Belimo MP-Bus, Client-Server, 1200 Bd。
• Modbus RTU：支持功能 3 和 6；速率 9'600, 19'200, 38'400, 76'800 Bd。
• Modbus 地址：1–247；奇偶校验 NONE (1, 8, N, 2) 或 EVEN (1, 8, E, 1)，通过 DIP 开关设置。
• 响应延迟：2…100 ms，通过寄存器设置；终端电阻 150 Ω 和极化电阻 680 Ω 通过 DIP 开关设置。
• 用于电源、MP-Bus 和 Modbus RTU 的可插拔螺钉端子；用于连接 Belimo Assistant 2 的 RJ12 插座。
• 安装于控制柜内的 35 mm 导轨上；防护等级 IP20；环境温度 0…+40° C。

每个 MP/MFT(2) 执行器可连接一个传感器：无源电阻传感器 PT1000、NI1000 或 NTC，带 DC 0…10 V 输出的有源传感器，或开关触点。MPL 执行器没有传感器输入端。
