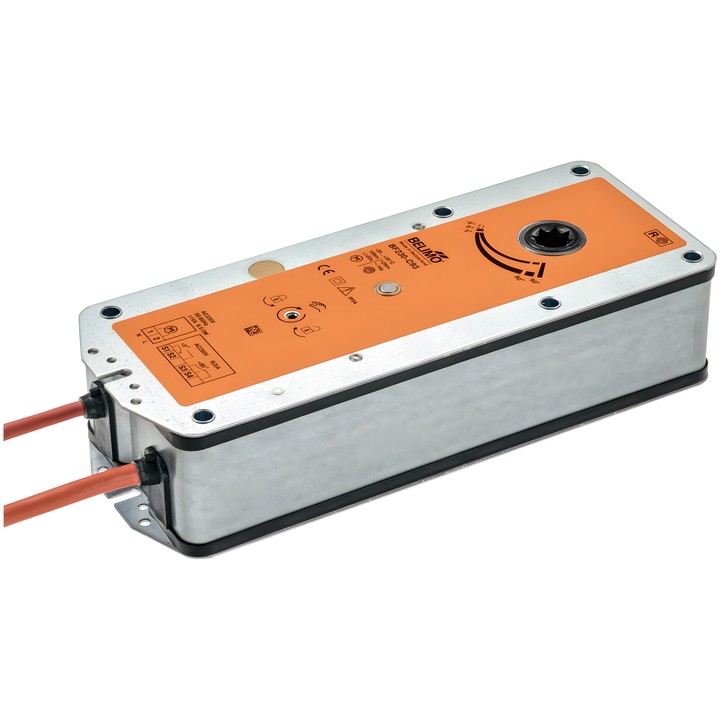

Belimo BF230-C93 - 防火阀弹簧复位执行器

Belimo BF230-C93 执行器

用于通风和空调系统中 90° 防火阀和排烟阀的弹簧复位执行器。通电后，执行器在拉紧弹簧的同时将阀门移至工作位置；断电后，弹簧将阀门移至安全位置。

主要技术参数

• 电机扭矩：18 Nm；安全功能扭矩：12 Nm。
• 额定电压：AC 230 V, 50/60 Hz；电压范围：AC 198...264 V。
• 控制：关闭/打开。
• 电机运行时间：<120 s / 90°；安全功能运行时间：16 s @ 20°C。
• 功耗：运行时 8 W，静止位置时 3 W；电缆选型功率：12.5 VA。
• 辅助开关：2x SPDT，开关点 5° / 80°。
• 电源和控制连接：1 m 电缆，2x 0.75 mm²（硅胶）；辅助开关连接：1 m 电缆，4x 0.75 mm²（硅胶）。
• 机械连接：12x12 mm 形状配合连接，非贯通式空心轴。
• 通过 L/R 安装方式选择电机运动方向；手动调节，带位置限位器。
• 防护等级：IP54；IEC/EN 防护等级 II，增强绝缘。

随附：手摇柄、指示器、防护罩和 12/10 mm 形状配合嵌件。执行器由防火阀制造商适配并安装到阀门上。
