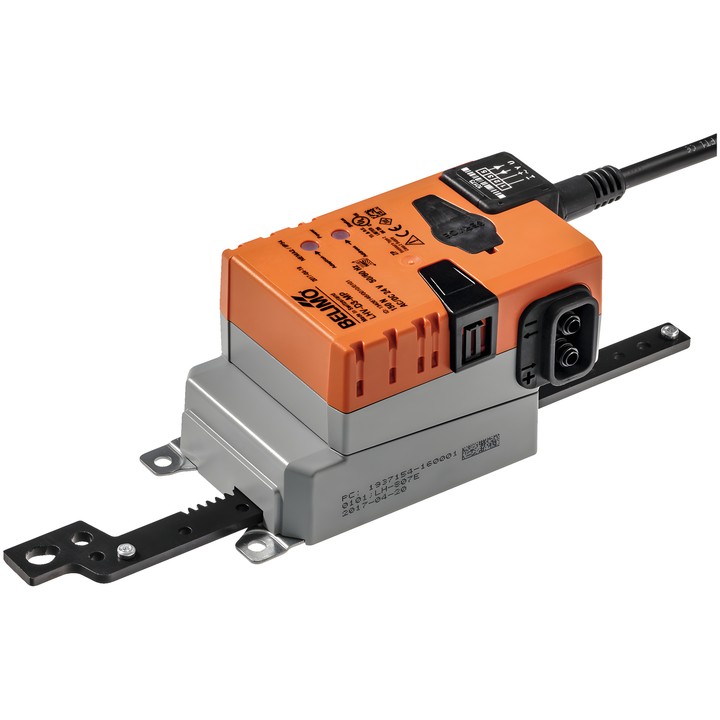

Belimo LHV-D3-MP - 带线性执行器的 VAV-Compact 流量控制器

Belimo LHV-D3-MP – VAV-Compact 设备

该设备集成了 VAV 控制器、Belimo D3 动态 Δp 传感器和线性执行器。用于控制舒适区内的 VAV 装置；可用功能包括 VAV/CAV 流量控制和位置控制。

主要特点和参数

• 执行器推力：150 N；行程：100 mm。
• 电源：AC/DC 24 V, 50/60 Hz。
• 功耗：运行时 2.5 W，静止位置时 1.5 W；导线选型功率：4.5 VA。
• MP-Bus 通信；0/2...10 V 调制控制。工作范围 Y：2...10 V，可配置范围 Y：0...10 V；位置反馈信号 U：2...10 V。
• Belimo D3 动态流量传感器；压差功能范围：0...500 Pa。
• 按钮手动控制，可锁定。
• 电源和控制连接：1 m 电缆，4x 0.75 mm²。
• 防护等级 IEC/EN IP54；防护等级 IEC/EN III，Protective Extra-Low Voltage (PELV)。
• 环境温度：0...50°C [32...122°F]。
• 服务插座和 NFC 接口；使用 Belimo Assistant 2 配置参数。
