Voeding DC50W24VB
Noodvoeding met een functie voor het automatisch en handmatig openen van luchtinlaten en luchtuitlaten. Wordt gebruikt om de veiligheid van landbouwhuisdieren te waarborgen bij stroomuitval of een storing van de regelaar. Na detectie van een afwijking geeft het apparaat een alarm en opent het de hijsmechanismen tot het ingestelde niveau.
Parameters en kenmerken:
- Keuzeschakelaar voor de bedrijfsmodus:
- MANUAL
- AUTO.
- Draaiknop voor de openingsgraad van de inlaten.
- Ondersteunde standaarden:
- 0-10, 2-10, 10-0, 10-2.
- Mogelijkheid tot inversie van het stuursignaal.
- Alarmuitgangen NO en NC.
- Signalering van stroomuitval.
- Bewaking van de stuurspanning 2-10V.
- Kortsluitbewaking van de uitgangen 24VDC.
- Kortsluitbewaking van de uitgangen 0-10V.
- 2 ingang 0-10V.
- 2 uitgangen 0-10V.
- Elektronische beveiliging van ingangen, uitgangen en de lijn 24V.
- Accubatterij 24V 4.0 Ah.
- Hermetisch afgesloten behuizing IP65.
- Voedingsspanning 85
264VAC 4763Hz.
Installatie van de regelaar
Tijdens de installatie van het apparaat moet de stroomtoevoer absoluut worden uitgeschakeld, omdat de spanning op sommige onderdelen gevaarlijk is voor leven en gezondheid. Het wordt aanbevolen de installatie door een gekwalificeerd persoon te laten uitvoeren.
Keuze van de montageplaats
De montageplaats moet zorgvuldig worden gekozen, rekening houdend met een gemakkelijke toegang tot het apparaat voor bevoegde personen en ontoegankelijkheid voor dieren en kinderen. Er moet ook rekening worden gehouden met de klimatologische omstandigheden, d.w.z. het apparaat moet werken binnen een temperatuurbereik van -10°C tot 40 °C, op een plaats zonder direct zonlicht. Rondom het apparaat moet de lucht vrij kunnen circuleren.
Montage
Het apparaat kan onder agressieve klimatologische omstandigheden werken. Een correct gemonteerd apparaat is bestand tegen schadelijke omgevingsinvloeden.
Tijdens de montage moet op de volgende punten worden gelet:
- het deksel moet met alle schroeven worden vastgeschroefd,
- de kabels die voor de aansluiting van het apparaat worden gebruikt, moeten een ronde doorsnede hebben,
- na het aansluiten van de kabel moeten de kabelwartels worden aangedraaid, zodat de kabel wordt afgedicht en vastgezet; het gebruik van silicone wordt aanbevolen,
- ongebruikte doorvoeren (kabelwartels) moeten worden afgedicht,
- het onderste deel van de behuizing wordt met 4 pluggen op een vlakke wand bevestigd.
Elektrische aansluiting
Controleer vóór het aansluiten van het systeem of de voeding is uitgeschakeld!

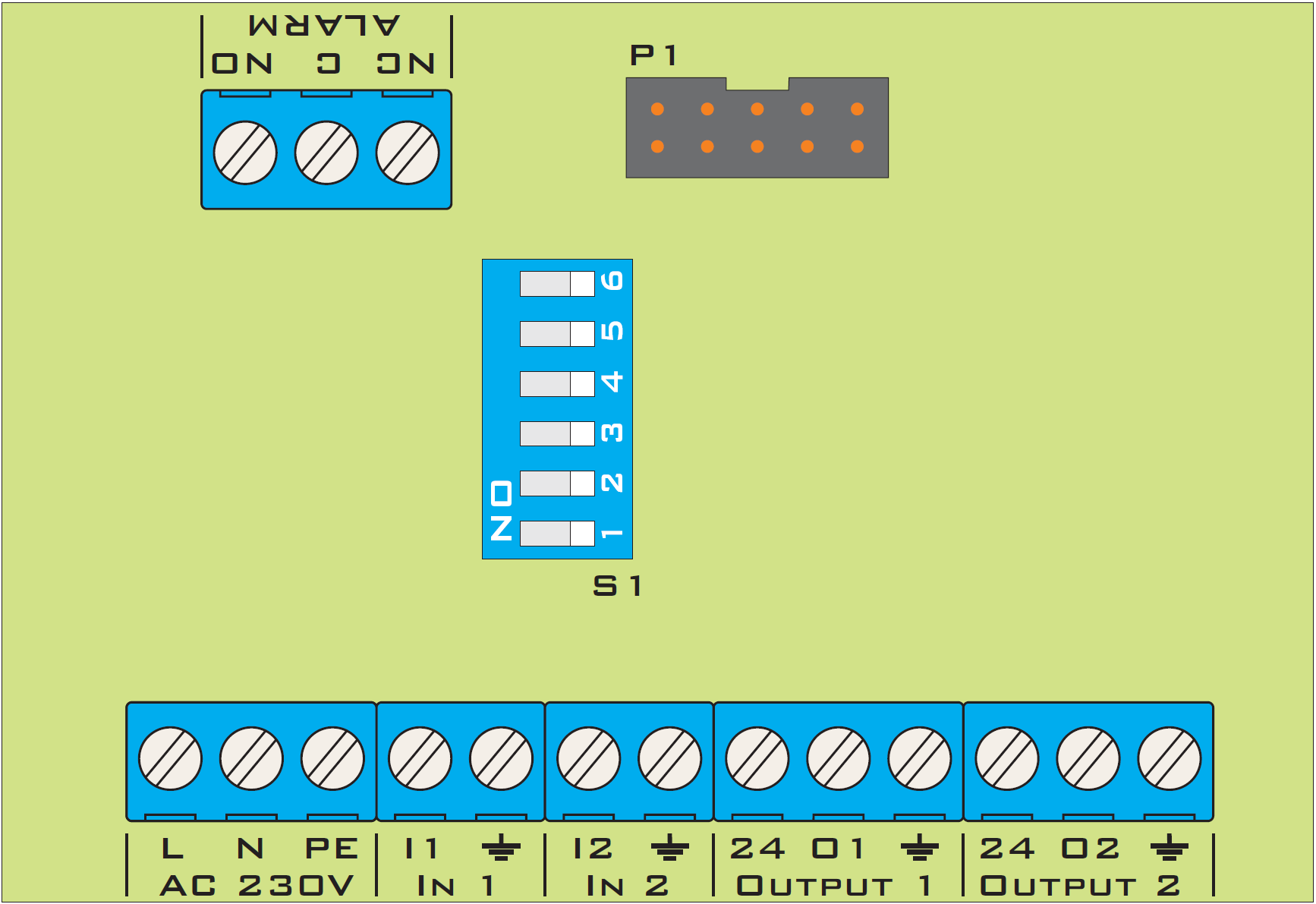

Na het losschroeven van het apparaat moet het frontpaneel worden verwijderd. Trek hiervoor de lintkabel uit de connector die is aangeduid als P1. Voer de kabels door de rubberen kabelwartels; vervolgens kunnen deze worden aangesloten. De aansluiting moet overeenkomstig de beschrijving worden uitgevoerd.
Voeding 230V AC: wordt aangesloten op de voeding (verdeelkast). Het gebruik van een installatieautomaat (type „S” B6) en overspanningsafleiders van klasse „C” is verplicht. Het apparaat kan worden gevoed met spanningen binnen een breed bereik van 85V tot 264V en frequenties van 47 tot 63Hz, zonder invloed op de werking van het apparaat.
Connector In1 en In2 moet op de regelaar worden aangesloten om het stuursignaal aan de hijsmechanismesystemen te leveren. Het apparaat kan twee regelaars ondersteunen of één regelaar met afzonderlijke secties voor inlaten en uitlaten (de klemmen I1 en I2 moeten worden overbrugd).
Connector ALARM wordt aangesloten op de alarmcentrale, afhankelijk van het systeem – gesloten (NO en C), open (NC en C). Het alarm wordt in de volgende gevallen geactiveerd: •de voedingsspanning van het apparaat is uitgevallen, •het stuursignaal 2-10V op ten minste één van de ingangen is weggevallen, •er is kortsluiting van het uitgangssignaal opgetreden of de waarde ervan wijkt af van de gemeten waarde, •er is kortsluiting opgetreden op de voedingsrail +24V van de hijsmechanismen.
Connector Ouput 1 en Ouput 2 worden op de actuator (het hijsmechanisme) aangesloten op de voor het betreffende apparaat vereiste wijze; de aansluitbeschrijving moet in de handleiding van de betreffende actuator (het hijsmechanisme) staan.
Bedrijfsmodusschakelaar S1 afhankelijk van de gebruikte actuator (het hijsmechanisme) moet de juiste bedrijfsmodus worden gekozen. Standaard staan de schakelaars 1,2,3,4,5,6 in de stand off – werking 2-10V.
| Kanaal 1 | Kanaal 2 | Functie |
|---|---|---|
| 1 – off | 4 – off | Bedrijfsmodus binnen het signaalbereik 2-10V, een stuurspanning onder 1,5V genereert een alarm. |
| 1 – on | 4 – on | Bedrijfsmodus binnen het signaalbereik 0-10V, geen alarmreactie op een signaal onder 1,5V. |
| 2 – off | 5 – off | Proportionele bedrijfsmodus, uitgangssignalen binnen het bereik 0-10V of 2-10V. |
| 2 – on | 5 – on | Omgekeerde bedrijfsmodus, uitgangssignalen binnen het bereik 10-0V of 10-2V. |
| 3 – off | 6 – off | Ingangsinversie uitgeschakeld. |
| 3 – on | 6 – on | Ingangsinversie ingeschakeld. |
Werkingsprincipe
In de normale bedrijfsmodus voedt de noodvoeding de actuatoren (hijsmechanismen) 24V en laadt zij de accu's op of houdt zij deze opgeladen; deze leveren voeding bij stroomuitval. De schakelaar AUTO/MANUAL bepaalt de bedrijfsmodus van het apparaat.
Modus MANUAL maakt rechtstreekse bediening van de actuatoren (hijsmechanismen) mogelijk met de draaiknop op het paneel van het apparaat.
Modus AUTO – de basisbedrijfsmodus, geeft het stuursignaal van de ingang door naar de uitgang, waarbij het afhankelijk van de instellingen van de schakelaar „S1” op passende wijze wordt verwerkt, en bewaakt het niveau van het ingangssignaal. Wanneer een afwijking op een bepaalde ingang wordt gedetecteerd, geeft het apparaat het signaal van de draaiknop op het frontpaneel door naar de betreffende uitgang. Het alarmrelais wordt geactiveerd bij: •een te laag ingangssignaal (Uin < 1,5V) – schakelaar „S1” 1-off, 4-off, •kortsluiting van het uitgangssignaal naar massa of 24V, •het ontbreken van voedingsspanning, •kortsluiting van de spanning 24V.
Gebruik
De gebruiker kiest met de schakelaar de modus MANUAL en met de draaiknop de vereiste openingsgraad van de luchtinlaten – de actuatoren werken overeenkomstig de stand van de draaiknop. Na het instellen van de inlaten wordt met de schakelaar de modus AUTO gekozen en wordt het apparaat in deze stand gelaten – de inlaten worden ingesteld op het door de ventilatieregelaar vereiste niveau. In een noodsituatie worden de inlaten ingesteld overeenkomstig de stand van de draaiknop.

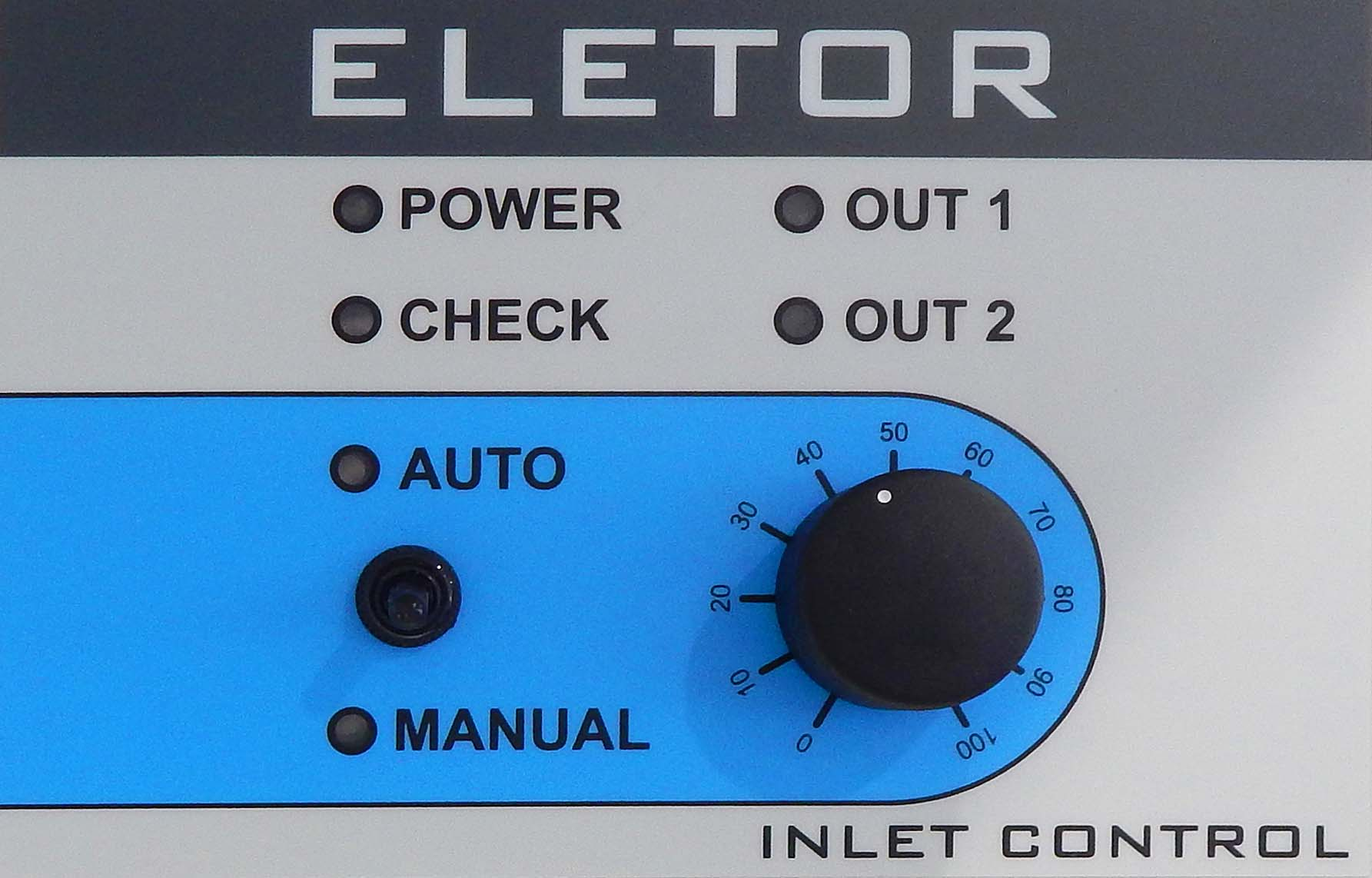

Frontpaneel
| MENU | Beschrijving |
|---|---|
 | Controlelampje POWER – geeft de aanwezigheid van voeding en het opladen van de accu's aan. 1.Controlelampje CHECK – brandt continu in de automatische modus wanneer het signaal van de regelaar naar de uitgang wordt doorgegeven, en knippert wanneer het signaal van de draaiknop naar de uitgang wordt doorgegeven. 2.OUT 1 – geeft afwijkingen in kanaal 1 aan. 3.OUT 2 – geeft afwijkingen in kanaal 2 aan. 4.AUTO – automatische bedrijfsmodus. 5.MANUAL – handmatige bedrijfsmodus. 6.Draaiknop 0%-100% - keuze van de openingsgraad van de luchtinlaten. |
Foutmeldingen en waarschuwingen
Foutmeldingen informeren de gebruiker over afwijkingen in de werking van het apparaat. Hieronder staan de mogelijke foutmeldingen:
- Controlelampje POWER – brandt niet groen – geen netvoeding.
- Controlelampje CHECK – knippert geel – het signaal van de potentiometer wordt aan de uitgangen geleverd.
- Controlelampje OUT 1 – brandt rood - detectie van een afwijking (ontbrekend stuursignaal, kortsluiting op de uitgang of kortsluiting op de rail 24VDC) in het eerste kanaal.
- Controlelampje OUT 2 – brandt rood - detectie van een afwijking (ontbrekend stuursignaal, kortsluiting op de uitgang of kortsluiting op de rail 24VDC) in het tweede kanaal.
Opmerkingen en waarschuwingen
Tijdens de installatie van het apparaat moet de stroomtoevoer absoluut worden uitgeschakeld, omdat de spanning op sommige onderdelen gevaarlijk is voor leven en gezondheid. Het wordt aanbevolen de installatie door een gekwalificeerd persoon te laten uitvoeren.
- Om problemen bij het gebruik van het apparaat te voorkomen, moet de handleiding vóór de installatie en het gebruik worden gelezen. Het is niet toegestaan de constructie te wijzigen of zelf reparaties uit te voeren. Dit geldt met name voor wijzigingen aan elementen en onderdelen.
- Onderhouds- of servicewerkzaamheden moeten door bevoegd personeel worden uitgevoerd (installateur of servicedienst van de fabrikant). In stallen met geforceerde ventilatie is een alarmsysteem verplicht.
- De fabrikant van het apparaat is niet aansprakelijk voor schade veroorzaakt door onjuiste installatie, onjuiste programmering van functies, gevolgen van onvoorziene gebeurtenissen en externe factoren. De parameters van het apparaat moeten worden ingesteld overeenkomstig de omstandigheden in de stal.Deze instellingen zijn individueel en afhankelijk van de beslissing van de veehouder.
- De fabrikant van het apparaat behoudt zich het recht voor wijzigingen aan de constructie van het apparaat en de software aan te brengen. Het apparaat bevat een accubatterij; overmatige ontlading van de accu's moet worden voorkomen, omdat dit de batterij kan beschadigen. Kortsluiting van de batterijpolen kan brand veroorzaken.
Na afloop van het gebruik mag het product niet met ongesorteerd huishoudelijk afval worden weggegooid, maar moet het overeenkomstig de geldende voorschriften worden afgevoerd (WEEE-richtlijnen van de Europese Unie 2012/19/EU). Het product is vervaardigd overeenkomstig de RoHS-vereisten (richtlijn van de Europese Unie 2011/65/EU).
Technische gegevens van de regelaar
| Parameter | BESCHRIJVING |
|---|---|
| Wisselvoedingsspanning | 85 |
| Gelijkvoedingsspanning | 120~370VDC |
| Uitgangsspanning | 27,6VDC |
| Maximale uitgangsstroom | 1,8A |
| Rendement | 85% |
| Maximale stroom van de stuuruitgangen 0-10V | 30mA |
| Maximale stroom van de uitgang (het contact) ALARM | 3A |
| Overspanningsbeveiliging van ingangen en uitgangen | JA |
| Kortsluitbeveiliging | Automatisch |
| Accubatterij | 4Ah 24V |
| Bedrijfstemperatuurbereik | -10 +40oC |
| Afmetingen van het apparaat | 20x15x8 cm |
| Beschermingsklasse van de behuizing | IP65 |
De regelaar IC-AC wordt geleverd met:
- pluggen - 4 st.,
- accu's 12V 4Ah - 2 st.,
- kabelwartel PG13,5 - 1 st.,
- kabelwartel PG11 - 3 st.,
- kabelwartel PG9 - 3 st.
