Besturingseenheid IC-AC

Besturingseenheid voor actuatoren en liersystemen van luchtinlaten met rechtsom/linksom draaiende AC-motoren en een potentiometer voor het uitlezen van de actuele positie. De besturingseenheid zet het signaal 0-10V om naar de openingsstand van de luchtinlaten en maakt daarnaast handmatige bediening mogelijk.

Parameters en kenmerken:

• Bedrijfsmodi:
  • MANUAL – handmatige bediening met de toetsen „+”, „-”;
  • AUTO – automatische werking binnen het gekalibreerde bereik, evenredig met het signaal 0-10V;
  • NOODMODUS – bij het wegvallen van het stuursignaal openen de luchtinlaten tot een in procenten ingestelde openingsstand;
• Relaisuitgang (rechtsom/linksom) 2A;
• Stuursignaal: 0-10V;
• Mogelijkheid tot inversie van het stuursignaal;
• Positiemeting met een potentiometer 1-100kΩ;
• Programmeerbare hysterese en middelingstijd van de meetwaarden;
• Hermetisch gesloten behuizing IP56;
• Voedingsspanning 230VAC 50Hz;
• Menutaal:
  • Pools
  • Engels
  • Oekraïens
  • Russisch

Installatie van de besturingseenheid

gevaar

Tijdens de installatie van het apparaat moet de stroomtoevoer absoluut worden uitgeschakeld, omdat de spanning op sommige onderdelen gevaarlijk is voor leven en gezondheid. Het wordt aanbevolen de installatie door een gekwalificeerd persoon te laten uitvoeren.

Keuze van de montageplaats

De montageplaats moet zorgvuldig worden gekozen, zodat het apparaat gemakkelijk toegankelijk is voor bevoegde personen en ontoegankelijk voor dieren en kinderen. Ook moet rekening worden gehouden met de klimatologische omstandigheden: het apparaat moet werken binnen het temperatuurbereik van -10°C tot 40 °C, op een plaats die niet aan direct zonlicht is blootgesteld.

Montage

Het apparaat kan werken onder agressieve klimatologische omstandigheden. Een correct gemonteerd apparaat is bestand tegen schadelijke omgevingsinvloeden.

Tijdens de montage moet op het volgende worden gelet:

• het deksel moet met alle schroeven worden vastgedraaid,
• de kabels waarmee het apparaat wordt aangesloten, moeten een ronde doorsnede hebben,
• na het aansluiten van de kabel moeten de kabelwartels worden vastgedraaid, zodat de kabel wordt afgedicht en vastgezet; het gebruik van siliconen wordt aanbevolen,
• ongebruikte kabeldoorvoeren (kabelwartels) moeten worden afgesloten,
• het onderste deel van de behuizing wordt met 4 pluggen aan een vlakke wand bevestigd.

Elektrische aansluiting

gevaar

Controleer vóór het aansluiten van het systeem of de voeding is uitgeschakeld!

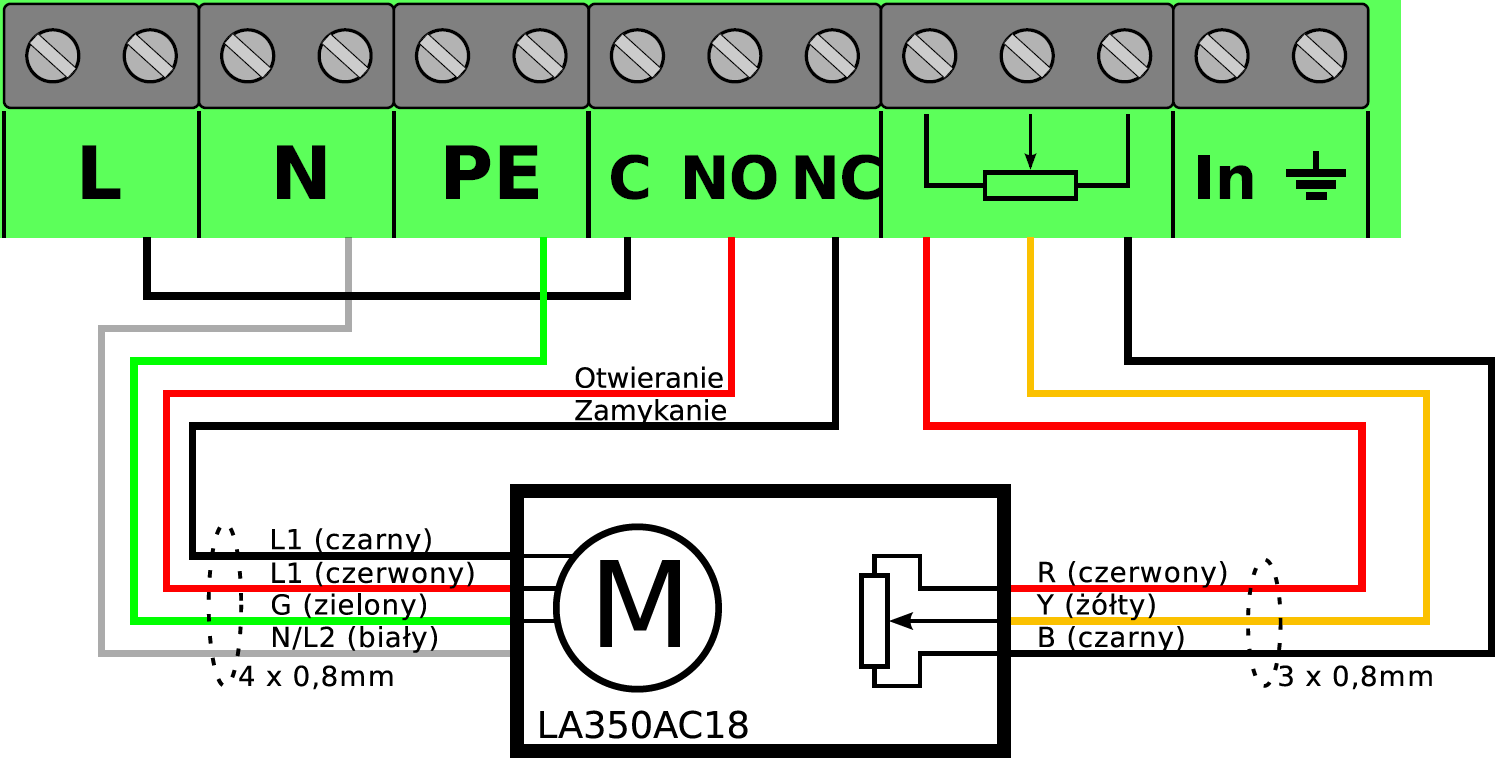

Na het losschroeven van het apparaat moet het frontpaneel worden verwijderd. Trek hiervoor de lintkabel uit de connector die is aangeduid als P1. Voer de kabels door de rubberen kabelwartels; vervolgens kunnen ze worden aangesloten. De aansluiting moet volgens de beschrijving worden uitgevoerd. De aansluitklemmen van de besturingseenheid zijn weergegeven in de onderstaande afbeelding.

Sluit de 230V AC-voeding vanuit de verdeelkast aan op de klemmen:

• Aansluiting L faseklem. Het gebruik van een installatieautomaat (type „S” B3) en overspanningsbeveiligingen is vereist.
• Aansluiting N nulklem.
• Aansluiting PE aardklem.

Uitgang naar de actuator:

• Aansluiting L wordt met een draad verbonden met aansluiting C om de relais van spanning te voorzien.
• Aansluiting N nulklem van de actuator.
• Aansluiting PE aardklem van de actuator – behuizing.
• Aansluiting NO klem van de actuator voor het openen van de luchtinlaten.
• Aansluiting NC klem van de actuator voor het sluiten van de luchtinlaten.
• Aansluiting van de potentiometer – moet worden aangesloten volgens de aanduiding op het schema van de actuator. De polariteit van de voeding van de potentiometer moet zo worden gekozen dat de positie-eenheden toenemen bij het openen van de luchtinlaten en afnemen bij het sluiten. Als dit niet het geval is, moeten de voedingsdraden van de potentiometer worden verwisseld.
• Aansluiting In – moet worden verbonden met de besturingseenheid om het stuursignaal aan de liersystemen te leveren.

Werkingsprincipe

In de automatische modus zet de besturingseenheid het stuursignaal uit het bereik 0-10V om naar de overeenkomstige positie van de actuator van de luchtinlaten. De actuator moet worden gekalibreerd in de maximaal geopende en gesloten positie van de luchtinlaten. Tijdens de kalibratie moet erop worden gelet dat de kabels naar de luchtinlaten voortdurend onder spanning blijven. Tijdens de kalibratie moet de toets „+” de luchtinlaten openen en de toets „-” de luchtinlaten sluiten. Als dit niet het geval is, moeten de draden op de klemmen NO en NC worden verwisseld. De door de potentiometer uitgelezen posities voor openen en sluiten moeten meer dan 100 eenheden van elkaar verschillen. De door de potentiometer uitgelezen positie-eenheden moeten toenemen bij het openen van de luchtinlaten en afnemen bij het sluiten. Als dit niet het geval is, moeten de voedingsdraden van de potentiometer worden verwisseld. Na een correcte kalibratie is de besturingseenheid gereed voor automatische werking en zal deze de positie van de actuator regelen. Een stuursignaal onder 1,5V leidt ertoe dat de luchtinlaten in de noodstand worden gezet.

Gebruik

De besturingseenheid voor luchtinlaten kan in een van twee modi werken: handmatig of automatisch. De geselecteerde bedrijfsmodus wordt opgeslagen en blijft behouden bij uitval van de voeding – na het inschakelen van de voeding keert de besturingseenheid terug naar de laatst gebruikte modus. De momenteel geselecteerde bedrijfsmodus wordt op het display aangegeven:

• MANUAL - door "+" of "-" lang ingedrukt te houden, wordt de handmatige modus ingeschakeld. In deze modus worden de luchtinlaten handmatig bediend met de toetsen: „+” - openen, „-” - sluiten.
• AUTO - door "Esc" lang ingedrukt te houden, wordt de automatische modus ingeschakeld. In deze modus werken de luchtinlaten automatisch, aangestuurd door het signaal 0-10V van aansluiting In.

Functies van het basismenu

MENU	Beschrijving
MANUAL STOP POT 539	„Informatiemodus” – bij handmatige werking. Weergegeven informatie: - STOP – actuator staat stil; - OPEN – openen van de luchtinlaten na het indrukken van de toets „+”; - CLOSE – sluiten van de luchtinlaten na het indrukken van de toets „-”; - POT 539 – parameter van de actuele actuatorpositie, bepaald door de potentiometer. •Omschakeling naar de automatische bedrijfsmodus door de toets „Esc” ingedrukt te houden
AUTO 20 % = In 3,70 POT 511	„Informatiemodus” bij automatische werking. Weergegeven informatie: 20 % Waarde van de ingestelde openingspositie van de luchtinlaten "=" luchtinlaten in de ingestelde positie "–" sluiten van de luchtinlaten tot de bepaalde positie "+" openen van de luchtinlaten tot de bepaalde positie In 3,70 meting van de stuurspanning op de klemmen In POT 511 parameter van de actuele actuatorpositie, bepaald door de potentiometer. Omschakeling naar de handmatige bedrijfsmodus door de toets „+” of „-” ingedrukt te houden
Kleppen noodstand 30 %	„Kleppen noodstand” – instellen van de waarde voor de noodopening van de kleppen (luchtinlaten) bij het wegvallen van het stuursignaal. De luchtinlaten openen tot de ingestelde openingsstand bij een storing van de besturingseenheid of de signaalkabel.
Kalibratie openen 671 -> 311	„Kalibratie van de opening” – de opening van de luchtinlaten wordt gekalibreerd door met de toetsen „+” en „-” de maximale opening (uiterste positie) van de luchtinlaten in te stellen. De eerste weergegeven waarde vertegenwoordigt de laatst opgeslagen instelling, de tweede waarde de actuele positie van de actuator. De toets „Ok” slaat de ingevoerde instellingen op in het geheugen, „Esc” verlaat de kalibratiemodus zonder op te slaan.
Kalibratie sluiten 281 -> 311	„Kalibratie van de sluiting” – de sluiting van de luchtinlaten wordt gekalibreerd door met de toetsen „+” en „-” de minimale positie van de luchtinlaten in te stellen. De eerste weergegeven waarde vertegenwoordigt de laatst opgeslagen instelling, de tweede waarde de actuele positie van de actuator. De toets „Ok” slaat de ingevoerde instellingen op in het geheugen, „Esc” verlaat de kalibratiemodus zonder op te slaan.
Middelingstijd 5 s	„Middelingstijd” – tijd voor het middelen van het stuursignaal van aansluiting In, beschermt tegen oscillaties op de stuuringang.
Inversie Nee	„Inversie” – het inschakelen van deze functie past de besturingseenheid aan het stuursignaal 10-0V aan
Taal Pools	„Taal” – keuze van de menutaal
Hysterese Pot 5	„Hysterese van de potentiometer” – een verandering van de actuatorpositieparameter onder de ingestelde waarde wordt bij de positionering niet in aanmerking genomen. De parameter dient om zeer kleine bewegingen van de actuator en storingen van de potentiometer te elimineren.

Opmerkingen en waarschuwingen

gevaar

Tijdens de installatie van het apparaat moet de stroomtoevoer absoluut worden uitgeschakeld, omdat de spanning op sommige onderdelen gevaarlijk is voor leven en gezondheid. Het wordt aanbevolen de installatie door een gekwalificeerd persoon te laten uitvoeren.

• Om problemen bij het gebruik van het apparaat te voorkomen, moet de handleiding vóór de installatie en het gebruik worden gelezen. Het is niet toegestaan de constructie te wijzigen of zelfstandig reparaties uit te voeren. Dit geldt met name voor het wijzigen van elementen en onderdelen.
• Onderhouds- of servicewerkzaamheden moeten worden uitgevoerd door bevoegd personeel (installateur of servicedienst van de fabrikant). In stallen met mechanische ventilatie is een alarmsysteem vereist.
• De fabrikant van het apparaat is niet aansprakelijk voor schade veroorzaakt door onjuiste installatie, onjuiste programmering van functies, gevolgen van onvoorziene gebeurtenissen en externe factoren.
• De parameters van het apparaat moeten worden ingesteld overeenkomstig de omstandigheden in de stal. Deze instellingen zijn individueel en hangen af van de beslissingen van de veehouder. De fabrikant van het apparaat behoudt zich het recht voor wijzigingen aan te brengen in de constructie en de software van het apparaat.

pas op

Aan het einde van de gebruiksduur mag het product niet samen met ongesorteerd huishoudelijk afval worden weggegooid, maar moet het worden afgevoerd overeenkomstig de geldende voorschriften (WEEE-richtlijnen van de Europese Unie 2012/19/EU). Het product is vervaardigd overeenkomstig de RoHS-eisen (richtlijn van de Europese Unie 2011/65/EU).

Technische gegevens van de besturingseenheid

Parameter	BESCHRIJVING
Voedingswisselspanning	230VAC 50Hz
Maximale uitgangsstroom	2A
Ontstoringsfilter op de uitgang	RC
Ingangsimpedantie	100kΩ
Overspanningsbeveiliging van ingangen en uitgangen	JA
Voeding van de potentiometer	10VDC
Maximale stroom van de potentiometeruitgangen	30mA
Bedrijfstemperatuurbereik	-10 +40oC
Afmetingen van het apparaat	20x15x8 cm
Beschermingsgraad van de behuizing	IP65

info

De besturingseenheid IC-AC wordt geleverd met:

• 4 pluggen,
• 2 kabelwartel PG11,
• 2 kabelwartel PG9.
