Напајање DC50W24VB
Резервно напајање са функцијом аутоматског и ручног отварања улазних и излазних отвора за ваздух. Користи се за обезбеђивање сигурности животиња у узгоју у случају нестанка напајања или квара контролера. Након откривања неправилности, уређај ће сигнализирати аларм и отворити подизне механизме до задатог нивоа.
Параметри и карактеристике:
- Прекидач за избор режима рада:
- MANUAL
- AUTO.
- Обртни регулатор степена отварања улазних отвора.
- Подржани стандарди:
- 0-10, 2-10, 10-0, 10-2.
- Могућност инверзије управљачког сигнала.
- Алармни излази NO и NC.
- Сигнализација нестанка напајања.
- Надзор управљачког напона 2-10V.
- Надзор кратког споја на излазима 24VDC.
- Надзор кратког споја на излазима 0-10V.
- 2 улаз 0-10V.
- 2 излази 0-10V.
- Електронске заштите улаза, излаза и линије 24V.
- Акумулаторска батерија 24V 4.0 Ah.
- Херметичко кућиште IP65.
- Напон напајања 85
264VAC 4763Hz.
Инсталација контролера
Током инсталације уређаја обавезно се мора искључити довод електричне енергије, јер је напон на појединим компонентама опасан по живот и здравље. Препоручује се да се инсталација повери квалификованој особи.
Избор места монтаже
Место монтаже треба бирати рационално, узимајући у обзир лак приступ уређају за овлашћена лица, а недоступност за животиње и децу. Треба узети у обзир и климатске услове, односно уређај треба да ради у температурном опсегу од -10°C до 40 °C, на месту које није изложено сунчевој светлости. Око уређаја треба обезбедити слободан проток ваздуха.
Монтажа
Уређај може да ради у агресивним климатским условима. Правилно монтиран уређај отпоран је на штетно деловање околине.
Током монтаже треба обратити пажњу на следеће:
- поклопац мора бити причвршћен свим завртњима,
- каблови који се користе за повезивање уређаја треба да имају округли попречни пресек,
- након повезивања кабла треба затегнути кабловске уводнице тако да кабл буде заптивен и непомичан, препоручује се употреба силикона,
- неискоришћене изводе (кабловске уводнице) треба затворити чеповима,
- доњи део кућишта причвршћујемо на раван зид 4 експанзионим типловима.

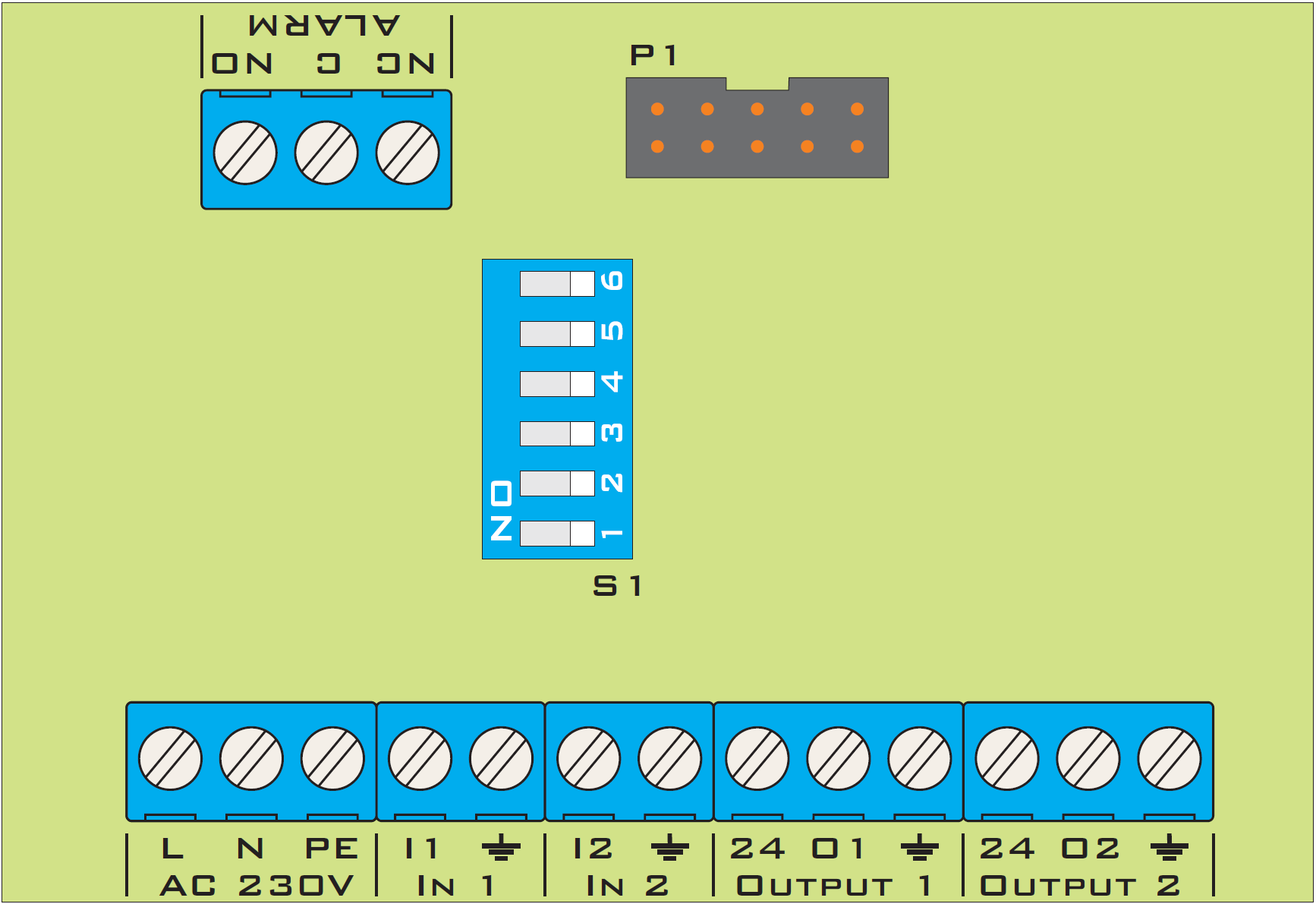

Електрично повезивање
Пре повезивања система треба проверити да ли је напајање искључено!
Након одвртања завртња уређаја, треба скинути предњи панел. У ту сврху извлачимо тракасти кабл из конектора означеног као P1. Уводимо каблове кроз гумене кабловске уводнице и можемо приступити њиховом повезивању. Повезивање треба извршити у складу са описом.
Напајање 230V AC: повезујемо са напајањем (разводним орманом). Обавезна је употреба аутоматског прекидача за прекострујну заштиту (типа „S” B6) и одводника пренапона класе „C”. Уређај се може напајати у широком опсегу напона од 85V до 264V и фреквенције од 47 до 63Hz, без утицаја на рад уређаја.
Конектор In1 и In2 треба повезати са контролером ради довођења управљачког сигнала системима подизних механизама. Уређај може да подржи два контролера или један са одвојеном секцијом улазних и излазних отвора (стезаљке I1 и I2 треба премостити).
Конектор ALARM повезујемо са алармном централом, у зависности од система – затворен контакт (NO и C), отворен контакт (NC и C). Аларм се активира у следећим случајевима: •нестао је напон напајања уређаја, •нестао је управљачки сигнал 2-10V на најмање једном улазу, •дошло је до кратког споја излазног сигнала или се његова вредност разликује од измерене, •дошло је до кратког споја на сабирници +24V која напаја подизне механизме.
Конектор Ouput 1 и Ouput 2 повезујемо са актуатором (подизним механизмом) на начин који захтева дати уређај, опис повезивања треба да се налази у упутству тог актуатора (подизног механизма).
Прекидач режима рада S1 у зависности од актуатора (подизног механизма) који се користи, треба изабрати одговарајући режим рада. Подразумевано су прекидачи 1,2,3,4,5,6 у положају off – рад 2-10V.
| Канал 1 | Канал 2 | Функција |
|---|---|---|
| 1 – off | 4 – off | Режим рада у опсегу сигнала 2-10V, управљачки напон испод 1,5V генерише аларм. |
| 1 – on | 4 – on | Режим рада у опсегу сигнала 0-10V, без алармне реакције на сигнал испод 1,5V. |
| 2 – off | 5 – off | Пропорционални режим рада, сигнали на излазу у опсегу 0-10V или 2-10V. |
| 2 – on | 5 – on | Обрнути режим рада, сигнали на излазу у опсегу 10-0V или 10-2V. |
| 3 – off | 6 – off | Инверзија улаза искључена. |
| 3 – on | 6 – on | Инверзија улаза укључена. |
Принцип рада
Резервно напајање, у режиму нормалног рада, напаја актуаторе (подизне механизме) 24V и пуни или одржава напуњеним акумулаторе, који ће обезбедити напајање у случају нестанка напајања. Прекидач AUTO/MANUAL одређује режим рада уређаја.
Режим MANUAL омогућава непосредно управљање актуаторима (подизним механизмима) помоћу обртног регулатора на панелу уређаја.
Режим AUTO – основни режим рада, преноси управљачки сигнал са улаза на излаз, врши одговарајућу обраду у зависности од подешавања прекидача „S1” и надзире ниво улазног сигнала. У случају откривања неправилности на датом улазу, уређај ће на свој излаз довести сигнал са обртног регулатора на предњем панелу. Алармни релеј ће се активирати у случају: •прениског улазног сигнала (Uin < 1,5V) – прекидач „S1” 1-off, 4-off, •кратког споја излазног сигнала на масу или 24V, •одсуства напона напајања, •кратког споја напона 24V.
Употреба
Корисник прекидачем бира режим MANUAL, а обртним регулатором степен отварања улазних отвора за ваздух који одговара захтевима – актуатори раде у складу са положајем обртног регулатора. Након завршетка подешавања улазних отвора, прекидачем бирамо режим AUTO и остављамо уређај – улазни отвори ће се поставити на ниво који захтева контролер вентилације. У ванредној ситуацији улазни отвори ће се поставити у складу са положајем обртног регулатора.

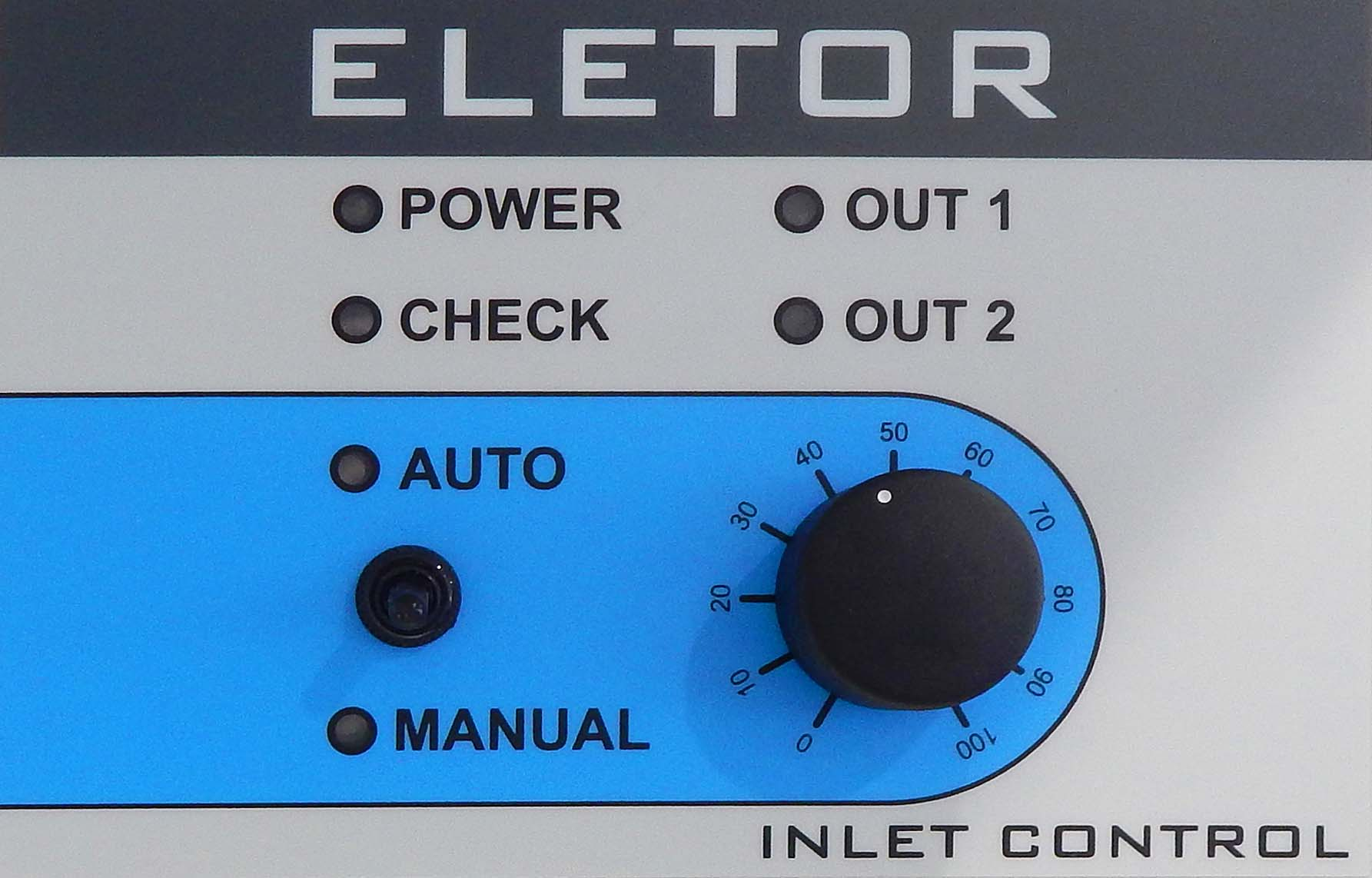

Предњи панел
| МЕНИ | Опис |
|---|---|
 | Индикатор POWER – сигнализира присуство напајања и пуњење акумулатора. 1.Индикатор CHECK – непрекидно светли у аутоматском режиму када се на излаз преноси сигнал са контролера, трепери када се на излаз доводи сигнал са обртног регулатора. 2.OUT 1 – обавештава о неправилностима у каналу 1. 3.OUT 2 – обавештава о неправилностима у каналу 2. 4.AUTO – аутоматски режим рада. 5.MANUAL – ручни режим рада. 6.Обртни регулатор 0%-100% - избор степена отварања улазних отвора за ваздух. |
Поруке о грешкама и упозорења
Поруке о грешкама служе за обавештавање корисника о неправилностима у раду уређаја. У наставку су наведене могуће поруке о грешкама:
- Индикатор POWER – не светли зелено – нема мрежног напајања.
- Индикатор CHECK – трепери жуто – на излазе је доведен сигнал са потенциометра.
- Индикатор OUT 1 – светли црвено - откривена је неправилност (нема управљачког сигнала, кратак спој на излазу или кратак спој на сабирници 24VDC) у првом каналу.
- Индикатор OUT 2 – светли црвено - откривена је неправилност (нема управљачког сигнала, кратак спој на излазу или кратак спој на сабирници 24VDC) у другом каналу.
Напомене и упозорења
Током инсталације уређаја обавезно се мора искључити довод електричне енергије, јер је напон на појединим компонентама опасан по живот и здравље. Препоручује се да се инсталација повери квалификованој особи.
- Да би се избегли проблеми при употреби уређаја, неопходно је упознати се са упутством пре приступања инсталацији и употреби. Није дозвољено мењати конструкцију нити самостално вршити поправке. То се посебно односи на измене елемената и компоненти.
- Радове одржавања или сервисирања треба да обавља овлашћено особље (инсталатер или сервис произвођача). У објектима за узгој животиња са принудном вентилацијом обавезан је алармни систем.
- Произвођач уређаја не одговара за штету проузроковану неправилном инсталацијом, неправилним програмирањем функција, последицама непредвиђених догађаја и спољним факторима. Уређај захтева подешавање параметара у складу са условима који владају у просторији за узгој.Та подешавања су индивидуална и зависе од одлуке узгајивача.
- Произвођач уређаја задржава право на измене конструкције уређаја и софтвера. Уређај садржи акумулаторску батерију, не сме се допустити прекомерно пражњење акумулатора, јер то може довести до оштећења батерије. Кратак спој полова батерије може изазвати пожар.
По завршетку употребе производа, не треба га одлагати заједно са несортираним комуналним отпадом, већ га збринути у складу са важећим прописима (директиве WEEE Европске уније 2012/19/UE). Производ је израђен у складу са захтевима RoHS (директивом Европске уније 2011/65/UE).
Технички подаци контролера
| Параметар | ОПИС |
|---|---|
| Наизменични напон напајања | 85 |
| Једносмерни напон напајања | 120~370VDC |
| Излазни напон | 27,6VDC |
| Максимална излазна струја | 1,8A |
| Степен корисног дејства | 85% |
| Максимална струја управљачких излаза 0-10V | 30mA |
| Максимална струја излаза (контакта) ALARM | 3A |
| Пренапонска заштита улаза и излаза | ДА |
| Заштита од кратког споја | Аутоматска |
| Акумулаторска батерија | 4Ah 24V |
| Опсег радне температуре | -10 +40oC |
| Димензије уређаја | 20x15x8 cm |
| Степен заштите кућишта | IP65 |
Контролер IC-AC у комплету садржи:
- експанзионе типлове - 4 ком.,
- акумулаторе 12V 4Ah - 2 ком.,
- кабловску уводницу PG13,5 - 1 ком.,
- кабловску уводницу PG11 - 3 ком.,
- кабловску уводницу PG9 - 3 ком.
