Контролер IC-AC
Контролер актуатора и подизних механизама отвора за довод ваздуха заснованих на AC моторима са ротацијом удесно/улево и потенциометром за очитавање тренутног положаја. Контролер служи као претварач сигнала 0-10V у степен отворености доводних отвора, а додатно омогућава ручно управљање.
Параметри и карактеристике:
- Режими рада:
- MANUAL – ручно управљање помоћу тастера „+”, „-”;
- AUTO – аутоматски рад у калибрисаном опсегу, пропорционалан сигналу 0-10V;
- ХАВАРИЈСКИ – у случају губитка управљачког сигнала, отвори за довод ваздуха отварају се до задатог нивоа израженог у процентима;
- Релејни излаз (удесно/улево) 2A;
- Управљачки сигнал: 0-10V;
- Могућност инверзије управљачког сигнала;
- Мерење положаја помоћу потенциометра 1-100kΩ;
- Програмабилна хистереза и време усредњавања очитавања;
- Херметичко кућиште IP56;
- Напон напајања 230VAC 50Hz;
- Мени на језику:
- пољском
- енглеском
- украјинском
- руском
Инсталација контролера
Током инсталације уређаја обавезно искључите довод електричне енергије, јер је напон на појединим компонентама опасан по живот и здравље. Препоручује се да инсталацију поверите квалификованом лицу.
Избор места монтаже
Место монтаже треба изабрати рационално, водећи рачуна о томе да уређај буде лако доступан овлашћеним лицима, а недоступан животињама и деци. Треба узети у обзир и климатске услове, тј. уређај треба да ради у температурном опсегу од -10°C до 40 °C, на месту које није изложено сунцу.
Монтажа
Уређај може да ради у агресивним климатским условима. Правилно монтиран уређај отпоран је на штетно дејство околине.
Приликом монтаже треба обратити пажњу на следеће:
- поклопац мора бити причвршћен свим завртњима,
- каблови који се користе за повезивање уређаја треба да имају округли попречни пресек,
- након повезивања кабла треба затегнути кабловске уводнице тако да кабл буде заптивен и фиксиран, препоручује се употреба силикона,
- неискоришћене изводе (кабловске уводнице) треба затворити чеповима,
- доњи део кућишта причвршћујемо на раван зид 4 експанзионим типловима.
Електрично повезивање
Пре повезивања система обавезно проверите да ли је напајање искључено!

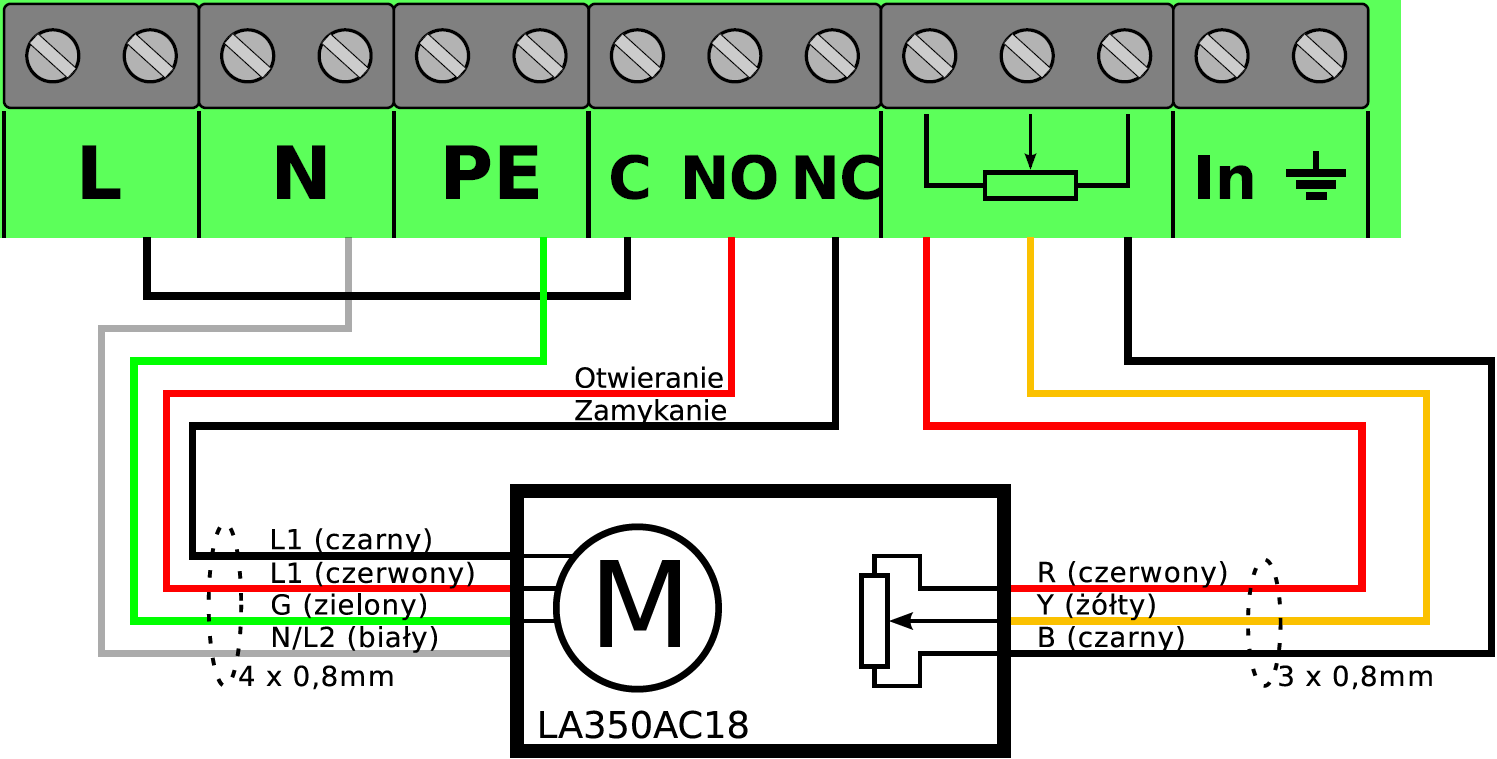

Након одвртања завртања уређаја треба скинути предњу плочу. У ту сврху извлачимо тракасти кабл из конектора означеног као P1. Провлачимо каблове кроз гумене кабловске уводнице и можемо приступити њиховом повезивању. Повезивање треба извршити у складу са описом. Прикључне стезаљке контролера приказане су на слици испод.
Напајање 230V AC из разводног ормана повезујемо на стезаљке:
- Прикључак L фазна стезаљка. Обавезна је употреба прекострујног заштитног прекидача (типа „S” B3) и одводника пренапона.
- Прикључак N неутрална стезаљка.
- Прикључак PE заштитна стезаљка.
Излаз за актуатор:
- Прикључак L повезујемо проводником са прикључком C, ради довођења напона на релеје.
- Прикључак N неутрална стезаљка актуатора.
- Прикључак PE заштитна стезаљка актуатора – кућиште.
- Прикључак NO стезаљка актуатора за смер отварања отвора за довод ваздуха.
- Прикључак NC стезаљка актуатора за смер затварања отвора за довод ваздуха.
- Прикључак потенциометра – треба повезати у складу са ознакама на шеми актуатора. Поларитет напајања потенциометра мора бити изабран тако да јединице положаја расту при отварању отвора за довод ваздуха, а опадају при затварању. Ако није тако, треба заменити места проводницима напајања потенциометра.
- Прикључак In – треба повезати са контролером ради довођења управљачког сигнала системима подизних механизама.
Принцип рада
Контролер у аутоматском режиму претвара управљачки сигнал из опсега 0-10V у одговарајући положај актуатора отвора за довод ваздуха. Обавезно је извршити калибрацију актуатора у положајима максималне отворености и затворености отвора за довод ваздуха. Током калибрације треба водити рачуна о томе да сајле које воде до отвора за довод ваздуха остану непрекидно затегнуте. Током калибрације тастер „+” треба да отвара доводне отворе, а тастер „-” треба да затвара отворе за довод ваздуха. Ако није тако, треба заменити места проводницима на стезаљкама NO и NC. Положаји очитани са потенциометра, за отворен и затворен положај, треба да се разликују за више од 100 јединица. Јединице положаја очитане са потенциометра морају расти при отварању доводних отвора, а опадати при затварању. Ако није тако, треба заменити места проводницима напајања потенциометра. Након правилне калибрације контролер је спреман за аутоматски рад и контролисаће положај актуатора. Довођење управљачког сигнала на нивоу испод 1,5V доводи до постављања отвора за довод ваздуха у хаваријски положај.
Употреба
Контролер отвора за довод ваздуха може радити у једном од два режима: ручном или аутоматском. Изабрани режим рада се памти и не зависи од нестанка напајања – након укључивања напајања контролер се враћа у режим у којем је последњи пут радио. Тренутно изабрани режим рада означен је на дисплеју:
- MANUAL - дуго држање тастера "+" или "-" укључује ручни режим. У овом режиму отворима за довод ваздуха управља се ручно помоћу тастера: „+” - отварање, „-” - затварање.
- AUTO - дуго држање тастера "Esc" укључује аутоматски режим. У овом режиму доводни отвори раде аутоматски, управљани сигналом 0-10V са прикључка In.
Функције основног менија
| МЕНИ | Опис |
|---|---|
| MANUAL СТОП POT 539 | „Информативни режим” – ручног рада. Приказане информације: - СТОП – актуатор је заустављен; - ОТВАРАЊЕ – отварање отвора за довод ваздуха након притиска на тастер „+”; - ЗАТВАРАЊЕ – затварање доводних отвора након притиска на тастер „-”; - POT 539 – параметар тренутног положаја актуатора одређен потенциометром. •Прелазак у аутоматски режим рада након држања тастера „Esc” |
| AUTO 20 % = In 3,70 POT 511 | „Информативни режим” аутоматског рада. Приказане информације: 20 % Вредност задатог положаја отворености отвора за довод ваздуха "=" отвори за довод ваздуха су у задатом положају "–" затварање доводних отвора до одређеног положаја "+" отварање доводних отвора до одређеног положаја In 3,70 мерење управљачког напона на стезаљкама In POT 511 параметар тренутног положаја актуатора одређен потенциометром. Прелазак у ручни режим рада након држања тастера „+” или „-” |
| Клапне хаваријски 30 % | „Клапне хаваријски” – задавање вредности хаваријског отварања клапни (отвора за довод ваздуха) у случају губитка управљачког сигнала. Отвори за довод ваздуха отвориће се до задатог нивоа у случају квара контролера или сигналног кабла. |
| Калибрација Отвар 671 -> 311 | „Калибрација отварања” – калибрација отварања отвора за довод ваздуха врши се постављањем доводних отвора у максимално отворен положај (крајњи положај) помоћу тастера „+” и „-”. Прва приказана вредност представља последње сачувано подешавање, а друга вредност тренутни положај актуатора. Тастер „Ok” чува унета подешавања у меморији, а „Esc” излази из режима калибрације без чувања. |
| Калибрација Затв 281 -> 311 | „Калибрација затварања” – калибрација затварања отвора за довод ваздуха врши се постављањем доводних отвора у минимални положај помоћу тастера „+” и „-”. Прва приказана вредност представља последње сачувано подешавање, а друга вредност тренутни положај актуатора. Тастер „Ok” чува унета подешавања у меморији, а „Esc” излази из режима калибрације без чувања. |
| Време Усредњавања 5 s | „Време усредњавања” – време усредњавања управљачког сигнала са прикључка In, штити од осцилација на управљачком улазу. |
| Инверзија Не | „Инверзија” – укључивање ове функције прилагођава контролер управљачком сигналу 10-0V |
| Језик Пољски | „Језик” – избор језика менија |
| Хистереза Pot 5 | „Хистереза потенциометра” – промена параметра положаја актуатора испод подешене вредности не узима се у обзир при позиционирању. Параметар служи за уклањање веома малих померања актуатора и сметњи са потенциометра. |
Напомене и упозорења
Током инсталације уређаја обавезно искључите довод електричне енергије, јер је напон на појединим компонентама опасан по живот и здравље. Препоручује се да инсталацију поверите квалификованом лицу.
- Да бисте избегли проблеме при употреби уређаја, обавезно прочитајте упутство пре приступања инсталацији и употреби. Није дозвољено мењати конструкцију нити самостално вршити поправке. Ово се посебно односи на измене елемената и склопова.
- Радове на одржавању или сервисирању треба да обавља овлашћено особље (инсталатер или сервис произвођача). У сточарским објектима са принудном вентилацијом обавезан је алармни систем.
- Произвођач уређаја не одговара за штету проузроковану неправилном инсталацијом, неправилним програмирањем функција, последицама непредвиђених догађаја и спољним факторима.
- Уређај захтева подешавање параметара у складу са условима који владају у просторији за узгој животиња. Ова подешавања су индивидуална и зависе од одлуке узгајивача. Произвођач уређаја задржава право на измене конструкције уређаја и софтвера.
Након завршетка употребе производа не треба га одлагати заједно са несортираним комуналним отпадом, већ га збринути у складу са важећим прописима (директиве WEEE Европске уније 2012/19/UE). Производ је израђен у складу са захтевима RoHS (директивом Европске уније 2011/65/UE).
Технички подаци контролера
| Параметар | ОПИС |
|---|---|
| Наизменични напон напајања | 230VAC 50Hz |
| Максимална излазна струја | 2A |
| Излазни филтер за сузбијање сметњи | RC |
| Улазна импеданса | 100kΩ |
| Пренапонска заштита улаза и излаза | ДА |
| Напајање потенциометра | 10VDC |
| Максимална струја излаза потенциометра | 30mA |
| Опсег радне температуре | -10 +40oC |
| Димензије уређаја | 20x15x8 cm |
| Степен заштите кућишта | IP65 |
Комплет контролера IC-AC садржи:
- 4 експанзионе типлове,
- 2 кабловску уводницу PG11,
- 2 кабловску уводницу PG9.
