Управљачки орман транспортера хране

Орман за управљање транспортером хране са куглицама или спиралним транспортером хране. Обједињује заштиту, контактор, прекидач и временски склоп у једном кућишту, омогућавајући употребу само једног сензора хране у хранилици. Временски склоп смањује хабање контаката спречавањем краткотрајних укључивања мотора и продужава радни век механичког склопа ограничавањем максималног времена рада у случају нестанка хране.

Параметри и карактеристике:​

  • Термичка заштита мотора
    • FC-T2A5P – (1,6 – 2,5)A
    • FC-T4AP – (2,5 – 4)A
  • Интегрисани извршни контактор 6A
  • Прекидач режима рада АУТОМАТСКИ – ИСКЉУЧЕНО – MANUAL
  • Кашњење укључивања 0 - 10 min
  • Одложено искључивање у случају недостатка хране 10 – 60 min
  • Аутоматски осигурач у управљачком колу
  • Улаз за сигурносни крајњи прекидач
  • Компатибилност са пасивно напајаним капацитивним сензорима
  • Заптивено кућиште IP65
  • Мала потрошња енергије:
    • 0,6W стање чекања
    • 2,3W рад

Начин рада​

Ручни рад​

Систем се покреће одмах и ради до искључивања или отварања контаката сигурносног крајњег прекидача, односно активирања термичке заштите мотора.

Аутоматски рад​

Након откривања нестанка хране у хранилици, сензор даје сигнал за покретање; ако су контакти сигурносног крајњег прекидача затворени, управљачки орман транспортера хране почиње да одмерава време T1 (одложеног укључивања) у опсегу 0-10min. По истеку задатог времена T1 покреће се мотор транспортера хране, који ради док сензор хране не сигнализира да је хранилица напуњена. У случају недостатка хране у резервоару, мотор ће се искључити по истеку максималног времена рада T2 у опсегу 10-60min. Следеће покретање транспортера хране биће могуће након допуњавања хране, искључивања и поновног укључивања система.

опасност

Промена подешавања времена T1,T2 захтева искључивање и поновно укључивање система.

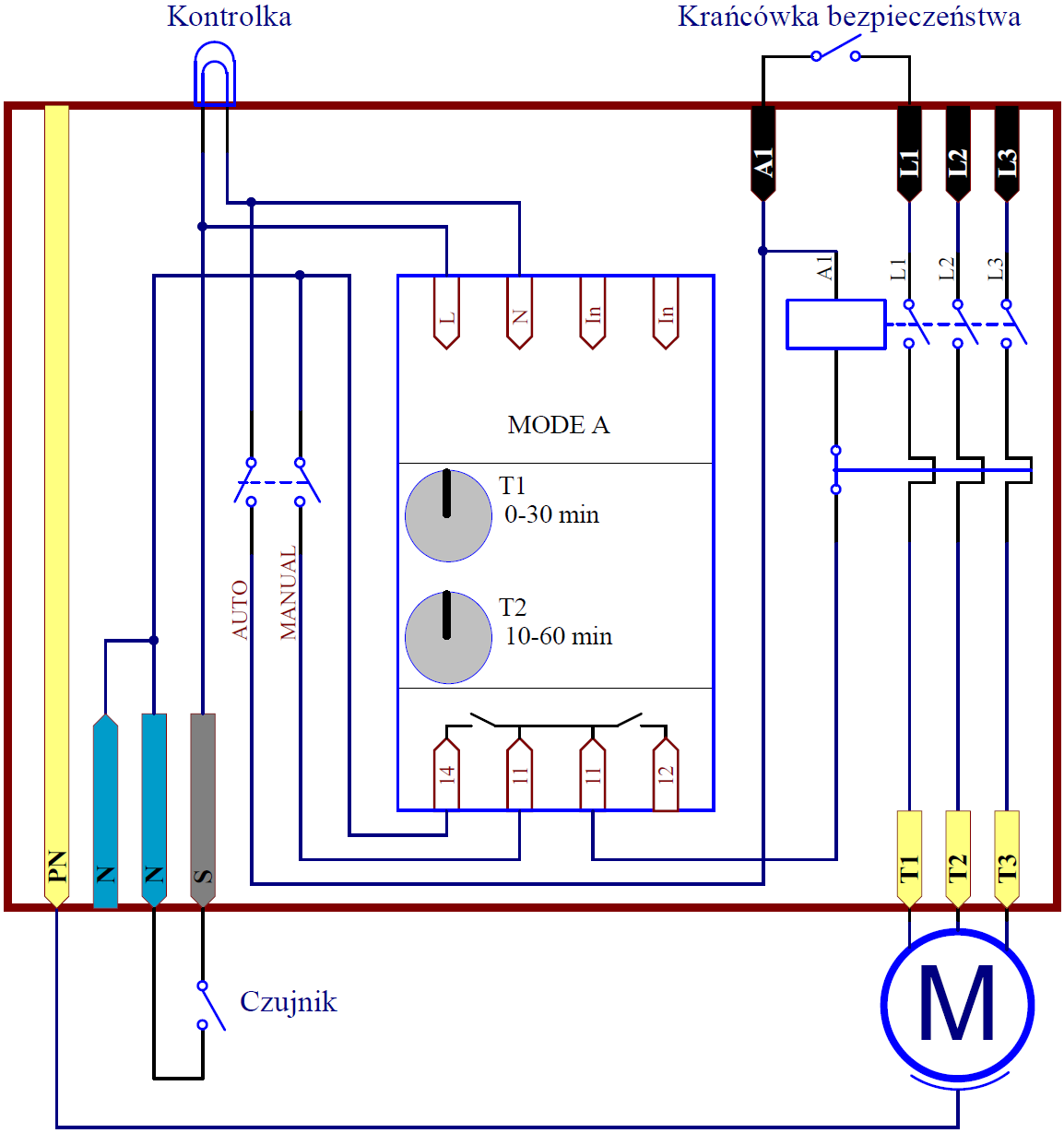

Повезивање​

Повезивање

Напомене и упозорења​

  • Пре почетка коришћења уређаја потребно је упознати се са упутством.
  • Пре отварања поклопца уређаја обавезно искључити напон напајања.
  • Уређај мора бити напајан из мреже са повезаним заштитним колом.
  • Опасни напони присутни су на свим унутрашњим елементима и прикључцима уређаја и могу се задржати до једног минута након искључивања напајања.
  • Заштитити уређај од продирања било каквих предмета, течности и влаге у његову унутрашњост.
  • Потребно је подесити захтевану струју на термичкој заштити. Превелика вредност може довести до оштећења мотора, а премала до искључивања транспортера хране.
