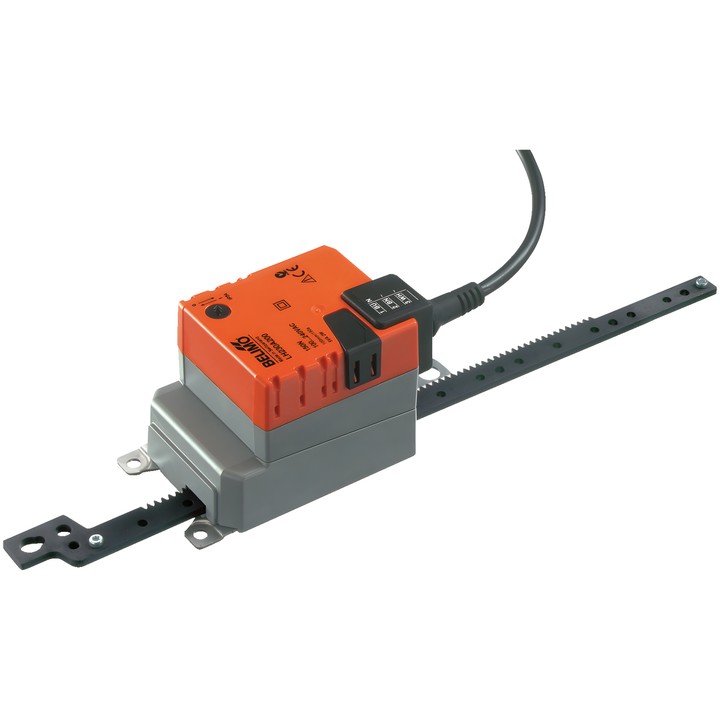

Belimo LH230A200 – lineární pohon

Pohon určený k regulaci klapek a šoupátek v technických instalacích budov. Podle technického listu je určen pro vzduchové klapky o ploše do cca 1 m².

Hlavní vlastnosti a technické údaje

• Síla pohonu: 150 N.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Zavřít/Otevřít, 3bodové.
• Zdvih: max. 200 mm, nastavitelný po 20 mm; zdvih je z obou stran omezen mechanickými dorazy.
• Doba chodu motoru: 150 s / 100 mm.
• Příkon během provozu: 2 W; v klidové poloze: 1 W; pro dimenzování kabelů: 5 VA.
• Směr pohybu se volí přepínačem 0 (vysunutý) / 1 (zasunutý).
• Ruční přestavení tlačítkem s možností aretace.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení dorazu se automaticky zastaví. Montáž proveďte podle pokynů výrobce a zohledněte možné příčné síly.
