Belimo LH24A-SR100 - modulační lineární pohon

Belimo LH24A-SR100 - modulační lineární pohon

Belimo
642,01 zł
S DPH
521,96 zł bez daně

Lineární pohon Belimo LH24A-SR100 pro regulaci klapek a šoupat v technických systémech budov. Síla 150 N, napájení AC/DC 24 V, řízení 2...10 V a zpětnovazební signál 2...10 V.

Zdvih 100 mm, doba pohybu 150 s / 100 mm a stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

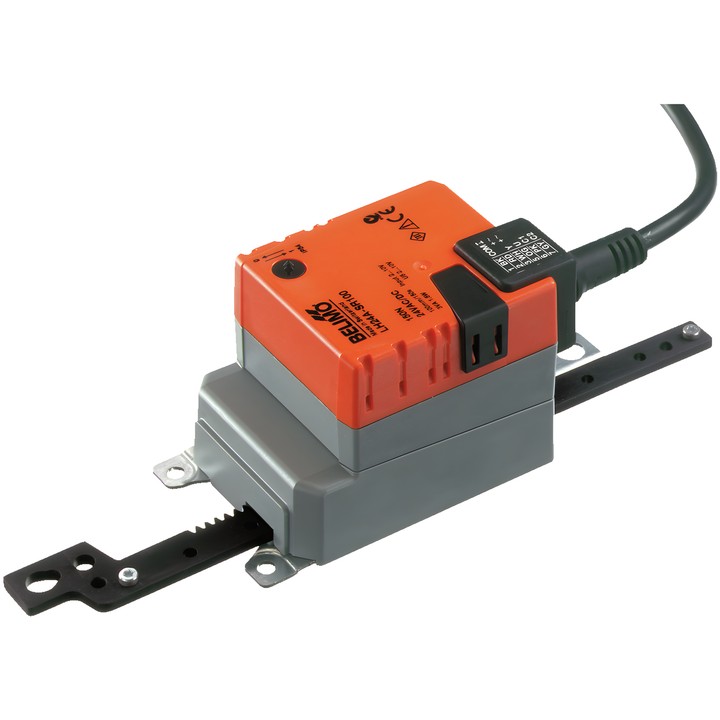

Lineární pohon Belimo LH24A-SR100

Modulační lineární pohon pro regulaci klapek a šoupat v technických systémech budov. Podle dokumentace je určen pro vzduchové klapky o ploše až přibližně 1 m².

Hlavní vlastnosti

  • Ovládací síla: 150 N.
  • Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
  • Pracovní rozsah řídicího signálu Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
  • Zdvih: 100 mm; maximální délka zdvihu 100 mm, pevné nastavení.
  • Doba pohybu motoru: 150 s / 100 mm.
  • Příkon při provozu: 1.5 W; v klidové poloze: 0.5 W; pro dimenzování vodičů: 3 VA.
  • Směr pohybu se volí přepínačem; ruční přestavení tlačítkem s možností aretace.
  • Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncového dorazu se automaticky zastaví.

  • Značka
    Belimo
  • Kód
    LH24A-SR100
  • ean13
    7630498112119

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    1.5 W
  • Příkon (přidržování)
    0.5 W
  • Jmenovitý výkon
    3 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Síla
    150 N
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Zdvih
    100 mm
  • Doba pohybu (motor)
    150 s / 100 mm
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Směr pohybu – motor
    Volitelné přepínačem

Techniczna karta katalogowa

Ke stažení (1.13MB)

Instrukcja montażu

Ke stažení (420.1KB)

EU Declaration of Conformity – LH24A-SR100

Ke stažení (32.8KB)

Environmental Declaration – LH..100..

Ke stažení (71.96KB)
