Belimo SGE24 - polohový regulátor pro pohony klapek

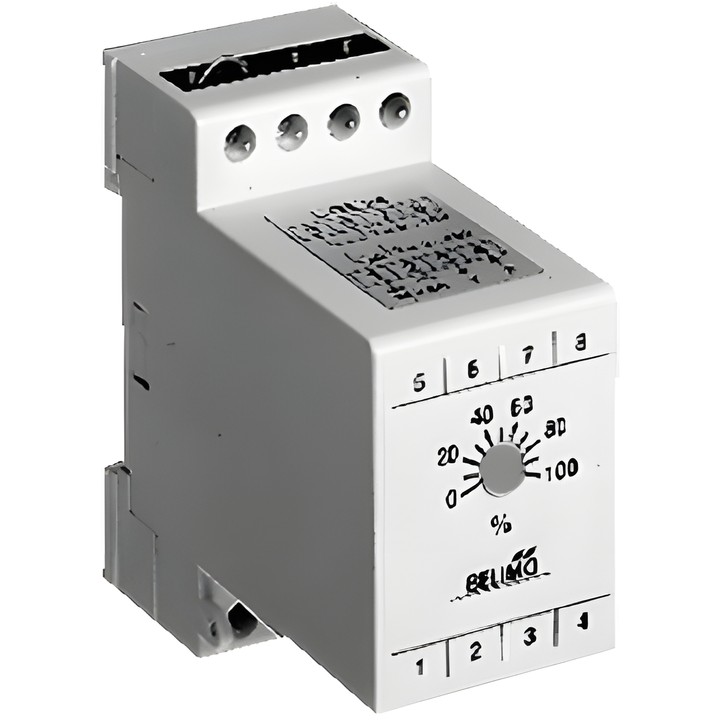

Polohový regulátor Belimo SGE24

SGE24 slouží k dálkovému ovládání pohonů klapek s plynulou regulací nebo k omezení dolní hodnoty výstupního signálu regulátorů s plynulou regulací. Řídicí signál Y se generuje úměrně poloze otočného knoflíku.

Hlavní vlastnosti a technické údaje

• Napájení: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Rozsah jmenovitého napětí: AC 19.2...28.8 V / DC 19.2...28.8 V.
• Pracovní rozsah Y: 2...10 V, s možností volby 0...10 V nebo 2...10 V.
• Stupnice: 0...100%; úhel otočení lze mechanicky omezit otočným knoflíkem.
• Příkon během provozu: 0.3 W; výkon pro dimenzování kabelů: 1 VA.
• Připojení napájení a řízení: svorky 4 mm².
• Montáž do rozvaděče nacvaknutím na lištu DIN 35 mm.
• Stupeň krytí IEC/EN: IP20; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -20...50°C [-4...122°F].
