Belimo LM230A - pohon vzduchových klapek

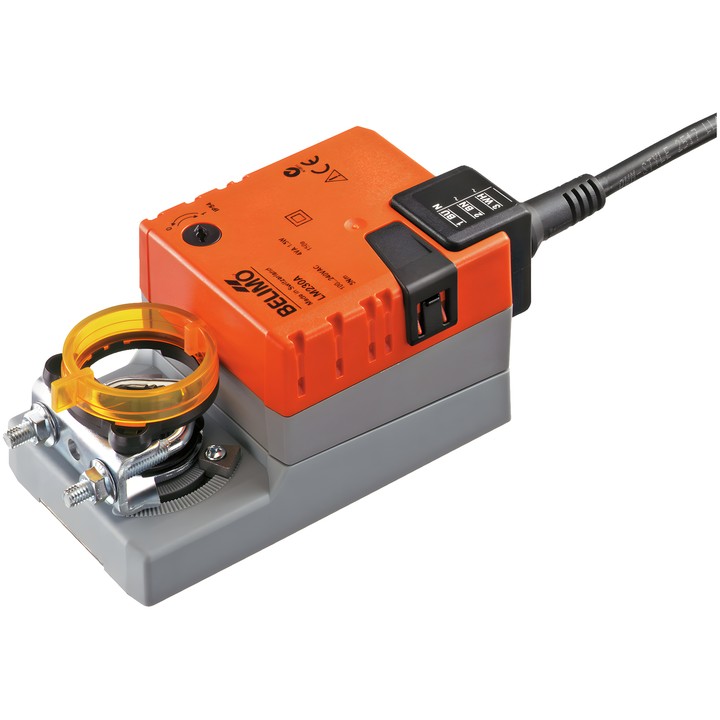

Pohon vzduchových klapek Belimo LM230A

LM230A je pohon pro regulaci vzduchových klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše do cca 1 m².

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 5 Nm.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Otevřít/Zavřít, tříbodové.
• Doba přestavení motoru: 150 s / 90°; úhel otáčení: max. 95°.
• Směr pohybu se volí přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava).
• Ruční přestavení tlačítkem s možností aretace; úhel otáčení je na obou stranách omezen nastavitelnými mechanickými dorazy.
• Mechanické připojení: univerzální svorka pro hřídel 6...20 mm. Mechanický ukazatel polohy.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Příkon za provozu: 1.5 W; v klidové poloze: 0.5 W; výkon pro dimenzování kabelů: 3.5 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].

Pohon je chráněn proti přetížení a po dosažení koncové polohy se automaticky zastaví.
