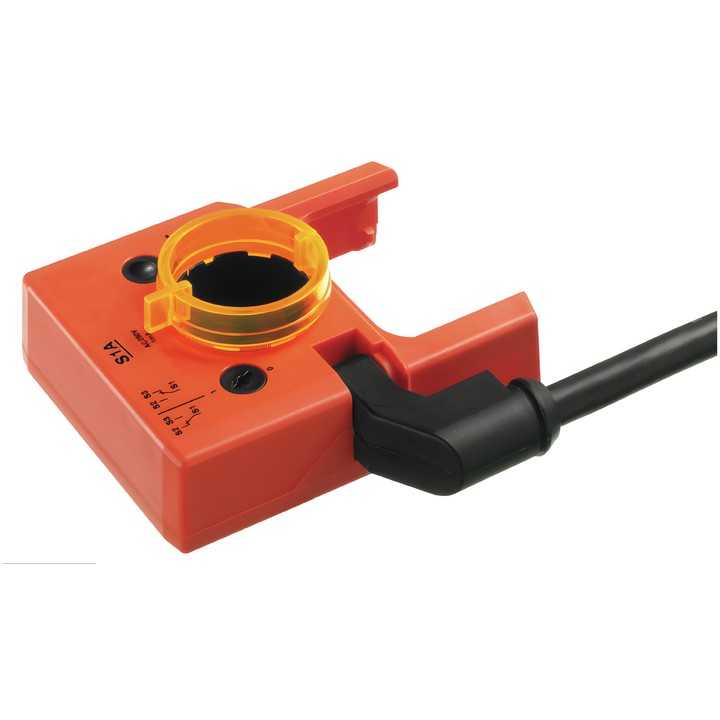

Belimo S1A - nasazovací pomocný spínač

Belimo S1A – pomocný spínač

Nasazovací pomocný spínač pro signalizaci polohy nebo realizaci spínacích funkcí při zvoleném úhlovém nastavení servopohonu klapky nebo rotačního servopohonu. Montuje se přímo na svorku hřídele servopohonu klapky nebo na ukazatel polohy rotačního servopohonu.

Hlavní vlastnosti a parametry

• Pomocný spínač: 1x SPDT.
• Nastavitelný spínací bod: 0...100% rozsahu otočení servopohonu; přednastavení pomocí stupnice je možné.
• Zatížitelnost kontaktu: 1 mA...3 A (0.5 A indukčně), DC 5 V...AC 250 V; 1 mA...0.5 A (0.2 A indukčně; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Připojení pomocného spínače: kabel 1 m, 3 x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; stupeň krytí NEMA/UL: NEMA 2; kryt: UL Enclosure Type 2.
• Teplota okolí: -30...50°C [-22...122°F].
• Hmotnost: 0.21 kg.

Pomocný spínač nastavujte pouze při vypnutém napájení.
