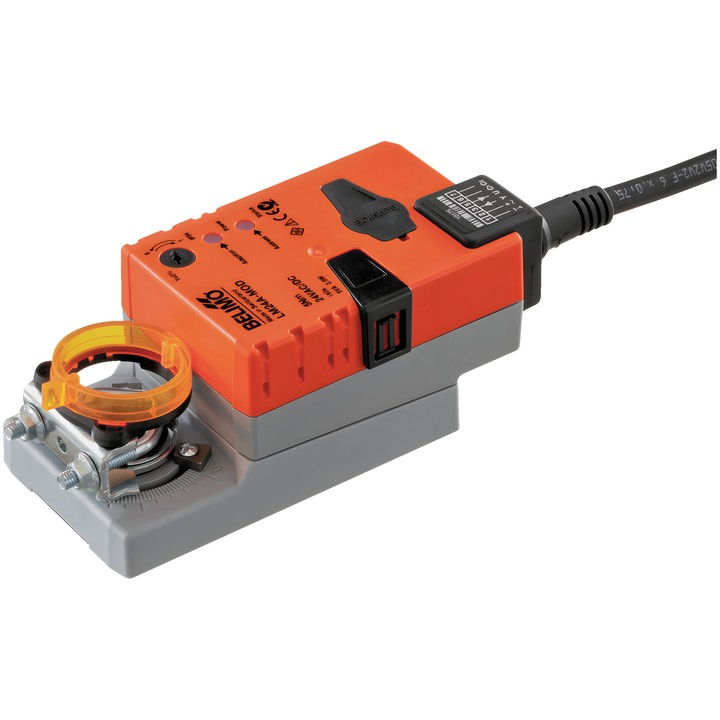

Belimo LM24A-MOD – pohon klap

Komunikační rotační pohon pro regulaci klap v technických systémech budov. Je určen pro vzduchové klapky o ploše do přibližně 1 m². Umožňuje komunikační, analogové i hybridní řízení.

Hlavní vlastnosti a parametry

• Točivý moment motoru: 5 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Komunikace: BACnet MS/TP, Modbus RTU (výchozí tovární nastavení) a MP-Bus.
• Pracovní rozsah Y: 2...10 V, s možností nastavení 0.5...10 V; zpětnovazební signál U: 2...10 V.
• Doba přestavení motoru: 150 s / 90°; nastavitelná v rozsahu 35...150 s.
• Úhel otáčení: max. 95°, s možností omezení na obou stranách mechanickými dorazy.
• Směr otáčení se volí přepínačem 0/1; ruční přestavení tlačítkem s možností zablokování.
• Univerzální upnutí hřídele 6...20 mm; mechanický ukazatel polohy.
• Lze připojit pasivní, aktivní nebo snímač s přepínacím kontaktem a předávat jeho signál na sběrnici.
• Příkon za provozu: 2.5 W; v klidové poloze: 1.3 W; výkon pro dimenzování kabeláže: 5 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; okolní teplota: -30...50°C [-22...122°F].
