Belimo LM24A-MOD-J6 - servopohon klapky 5 Nm

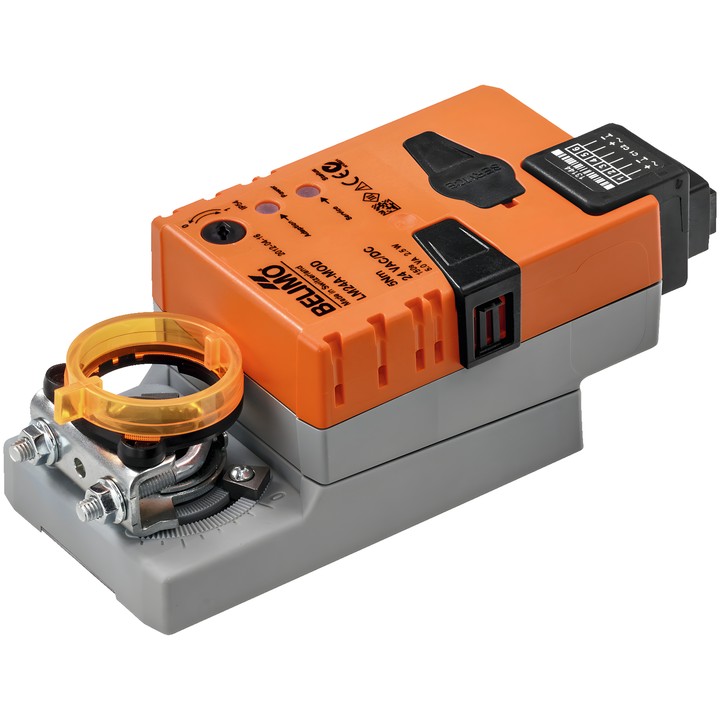

Belimo LM24A-MOD-J6 – servopohon klapky

Komunikační otočný servopohon určený k polohování klapek v technických systémech budov. Integrované rozhraní přijímá digitální řídicí signál a předává aktuální stav zařízení. Velikost klapky: až cca 1 m².

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 5 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Komunikace: BACnet MS/TP nebo Modbus RTU (tovární nastavení).
• Doba chodu motoru: 150 s / 90°; nastavitelná doba chodu: 35...150 s.
• Úhel natočení: max. 95°; na obou stranách omezen nastavitelnými mechanickými dorazy.
• Směr pohybu motoru se volí přepínačem 0/1.
• Ruční ovládání tlačítkem s možností aretace.
• Mechanické připojení: univerzální svorka 6...20 mm; mechanický nasazovací ukazatel polohy.
• Připojení napájení a řízení: zásuvka RJ12.
• Příkon za provozu: 2.5 W; v klidové poloze: 1.3 W; pro dimenzování vodičů: 5 VA.
• Stupeň krytí IEC/EN: IP40; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].

Parametry zařízení lze upravit pomocí Belimo Assistant 2. Adaptaci rozsahu nastavení lze spustit ručně; během adaptace jsou detekovány oba mechanické koncové dorazy.
