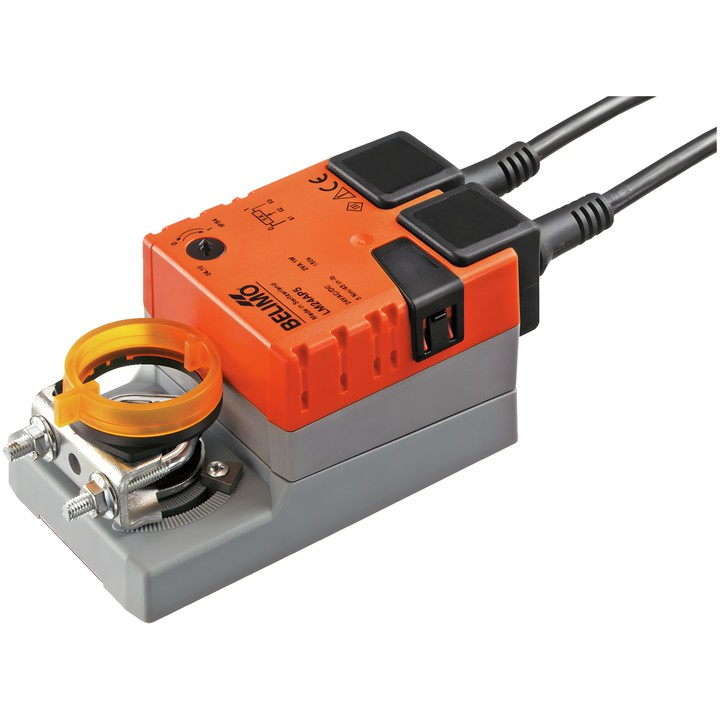

Belimo LM24AP5 - servopohon klapek

Belimo LM24AP5 - servopohon klapek

Belimo
1 189,41 zł
S DPH
967,00 zł bez daně

Servopohon klapek Belimo LM24AP5 s točivým momentem 5 Nm, napájený AC/DC 24 V. Podporuje řízení Zavřít/Otevřít a tříbodové řízení; doba chodu motoru je 150 s / 90°.

Je vybaven integrovaným potenciometrem zpětné vazby 5 kΩ, univerzální svorkou 6...20 mm a tlačítkem pro ruční přestavení s možností aretace.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Servopohon klapek Belimo LM24AP5

Model LM24AP5 slouží k polohování klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 1 m².

Hlavní vlastnosti a parametry

  • Točivý moment motoru: 5 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
  • Řízení: Zavřít/Otevřít, tříbodové; doba chodu motoru: 150 s / 90°.
  • Integrovaný potenciometr zpětné vazby: 5 kΩ; signál zpětné vazby polohy 0...100%.
  • Úhel otáčení: max. 95°, s možností omezení z obou stran nastavitelnými mechanickými dorazy.
  • Směr pohybu se volí přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava).
  • Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
  • Mechanické připojení: univerzální svorka 6...20 mm.
  • Příkon během pohybu: 1 W; v klidové poloze: 0.2 W; výkon pro dimenzování vodičů: 1.5 VA.
  • Samostatné kabely 1 m, 3x 0.75 mm², pro napájecí a řídicí připojení a připojení potenciometru.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    LM24AP5
  • ean13
    7630498112294

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    1 W
  • Příkon (přidržování)
    0.2 W
  • Jmenovitý výkon
    1.5 VA
  • Připojení řízení napájení
    Kabel 1 m, 3x 0.75 mm²
  • Typ ovládání
    Otevřít/zavřít, tříbodové
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    150 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Krouticí moment
    5 Nm
  • Směr pohybu – motor
    Volitelné přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Univerzální svorka 6...20 mm
  • Potenciometr
    5 kΩ
  • Připojení potenciometru
    Kabel, 3x 0.75 mm²

Techniczna karta katalogowa

Ke stažení (1.46MB)

Instrukcja montażu

Ke stažení (507.4KB)

EU Declaration of Conformity – LM24AP5

Ke stažení (32.74KB)

Environmental Declaration – LM..

Ke stažení (72.43KB)
