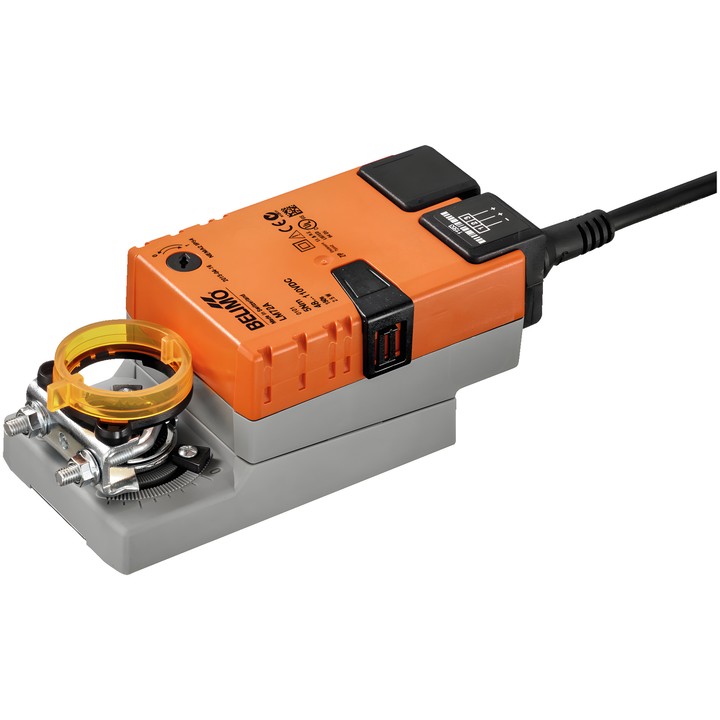

Belimo LM72A – servopohon klapek

LM72A je servopohon pro nastavení vzduchových klapek v technických systémech budov. Technický list uvádí velikost klapky do cca 1 m².

Hlavní vlastnosti a parametry

• Krouticí moment: 5 Nm; jmenovité napětí: DC 48...110 V.
• Řízení: zavřít/otevřít, 3bodové.
• Doba chodu motoru: 150 s / 90°; úhel otáčení: max. 95°.
• Směr pohybu se volí přepínačem 0 (otáčení doleva) / 1 (otáčení doprava).
• Ruční přestavení tlačítkem s možností aretace; nastavitelné mechanické omezovače úhlu otáčení na obou stranách.
• Mechanické připojení: univerzální svorka 6...20 mm; mechanický zásuvný ukazatel polohy.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Příkon během pohybu: 2.5 W; v klidové poloze: 2 W; dimenzační výkon pro výběr kabelu: 2.5 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
