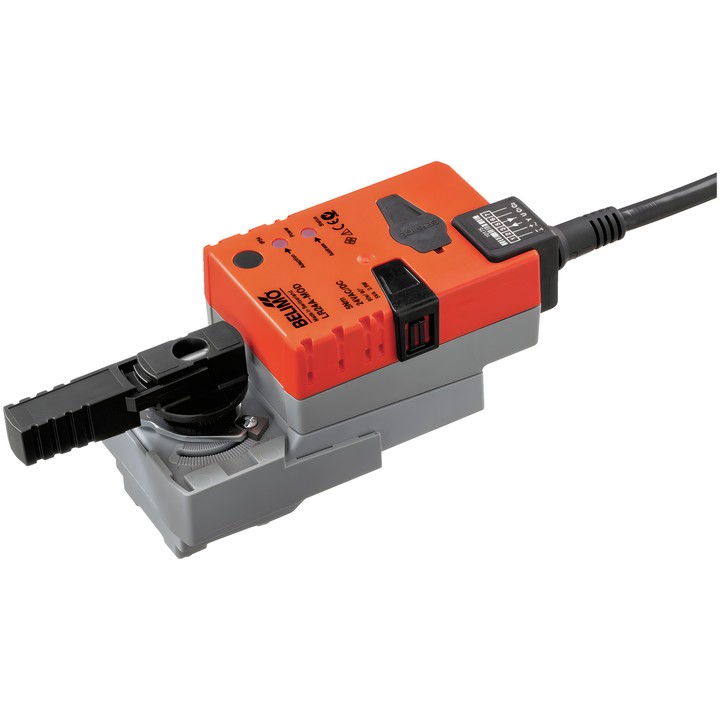

Belimo LR24A-MOD - otočný pohon kulových ventilů

Belimo LR24A-MOD – otočný pohon kulových ventilů

LR24A-MOD je komunikační otočný pohon kulových ventilů. Přijímá digitální řídicí signál a předává informace o svém stavu. Umožňuje také připojení snímače a přenos jeho signálu do komunikačního systému.

Hlavní vlastnosti a parametry

• Krouticí moment: 5 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Komunikace: BACnet MS/TP, Modbus RTU (tovární nastavení) a MP-Bus.
• Modulační, komunikační nebo hybridní řízení; pracovní rozsah Y: 2...10 V, nastavitelný rozsah: 0.5...10 V.
• Zpětnovazební signál polohy U: 2...10 V, max. 1 mA.
• Doba chodu: 90 s / 90°; nastavitelná doba chodu: 35...150 s.
• Příkon: 2.5 W za provozu a 1.3 W v klidové poloze; návrhová hodnota pro dimenzování kabelů: 5 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.75 mm².
• Ruční přestavení tlačítkem s možností zablokování; mechanické dorazy úhlu otáčení a mechanický ukazatel polohy.
• Přizpůsobení rozsahu nastavení: ruční, automatické při prvním zapnutí napájení.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
