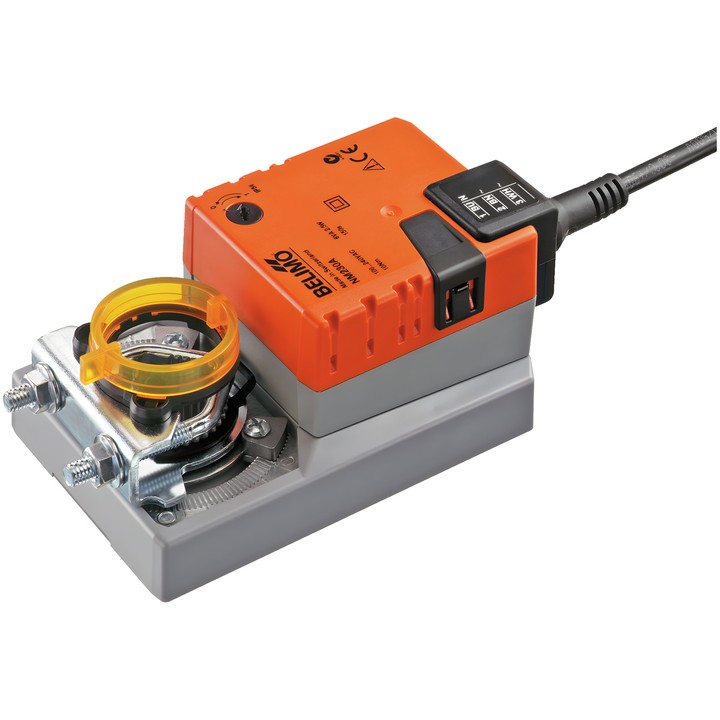

Belimo NM230A - servopohon klapek

Servopohon klapek Belimo NM230A

Servopohon určený k regulaci vzduchových klapek ve stacionárních systémech vytápění, větrání a klimatizace. Podle technického listu je určen pro klapky s plochou do cca 2 m².

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 10 Nm.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Ovládání: Otevřít/Zavřít, tříbodové.
• Doba chodu motoru: 150 s / 90°; maximální úhel natočení: 95°.
• Směr pohybu se volí přepínačem 0 (otáčení doleva) / 1 (otáčení doprava).
• Ruční přestavení tlačítkem s možností aretace; úhel natočení lze nastavit mechanickými dorazy na obou stranách.
• Mechanické připojení: univerzální svorka 8...26.7 mm; mechanický ukazatel polohy.
• Připojení napájení a ovládání: kabel 1 m, 3x 0.75 mm².
• Příkon za provozu: 2.5 W; v klidové poloze: 0.6 W; výkon pro dimenzování vodičů: 5.5 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].

Servopohon je chráněn proti přetížení a po dosažení koncového dorazu se automaticky zastaví. Koncové spínače nejsou nutné.
