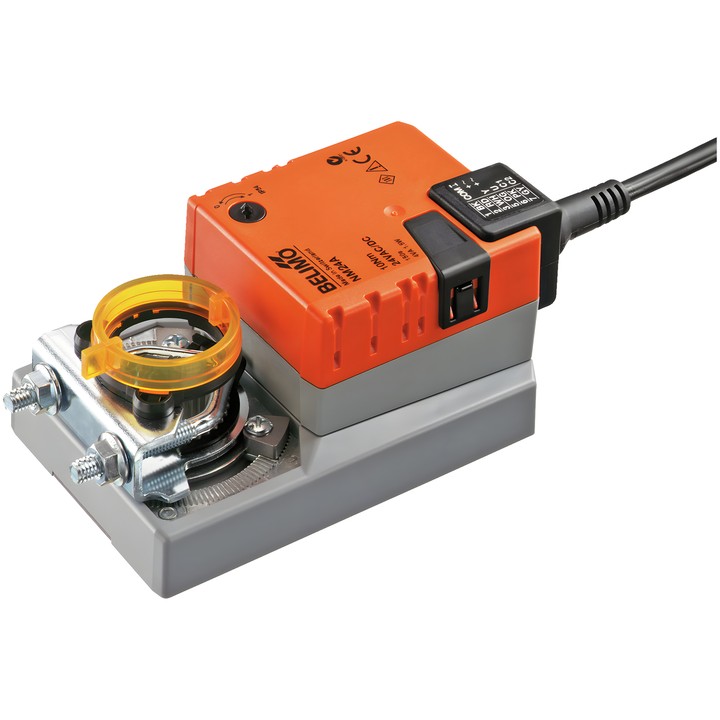

Belimo NM24A - pohon klapek

Belimo NM24A – pohon klapek

Pohon určený k regulaci vzduchových klapek ve stacionárních systémech vytápění, větrání a klimatizace. Podle technického listu je určen pro klapky o ploše až přibližně 2 m².

Hlavní vlastnosti a parametry

• Točivý moment: 10 Nm; jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Ovládání: Zavřít/Otevřít, tříbodové; doba chodu motoru: 150 s / 90°.
• Směr pohybu se volí přepínačem 0 (otáčení doleva) / 1 (otáčení doprava).
• Úhel natočení: max. 95°, s možností omezení z obou stran nastavitelnými mechanickými dorazy.
• Ruční přestavení tlačítkem s možností aretace; mechanický nasazovací ukazatel polohy.
• Mechanické připojení: univerzální svorka 8...26.7 mm; napájecí a ovládací připojení: kabel 1 m, 3x 0.75 mm².
• Příkon za provozu: 1.5 W; v klidovém stavu: 0.2 W; dimenzační příkon: 3.5 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].
