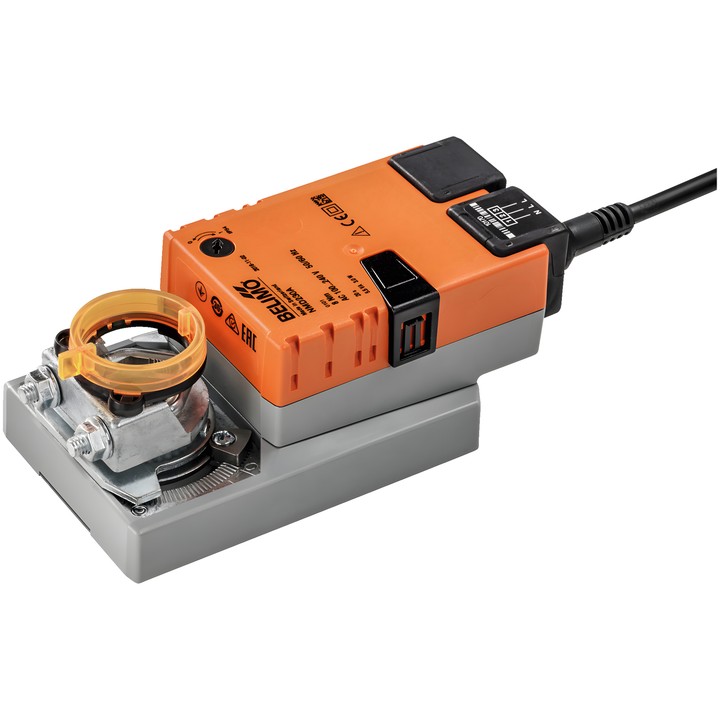

Belimo NMD230A – pohon vzduchové klapky

Pohon určený k nastavování klapek v technických systémech budov. Podle technického listu může ovládat vzduchové klapky o ploše až přibližně 1.5 m².

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 8 Nm.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Otevřít/Zavřít, tříbodové.
• Doba chodu motoru: 20 s / 90°.
• Úhel natočení: max. 95°; nastavitelný z obou stran pomocí mechanických dorazů.
• Směr pohybu se volí přepínačem 0 (otáčení doleva) / 1 (otáčení doprava).
• Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
• Mechanické připojení: oboustranně použitelná univerzální montážní svorka pro 10...20 mm.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Příkon: 3 W při pohybu, 1 W v klidu; dimenzovací výkon pro výběr kabelů: 5.5 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Okolní teplota: -30...50°C [-22...122°F].
