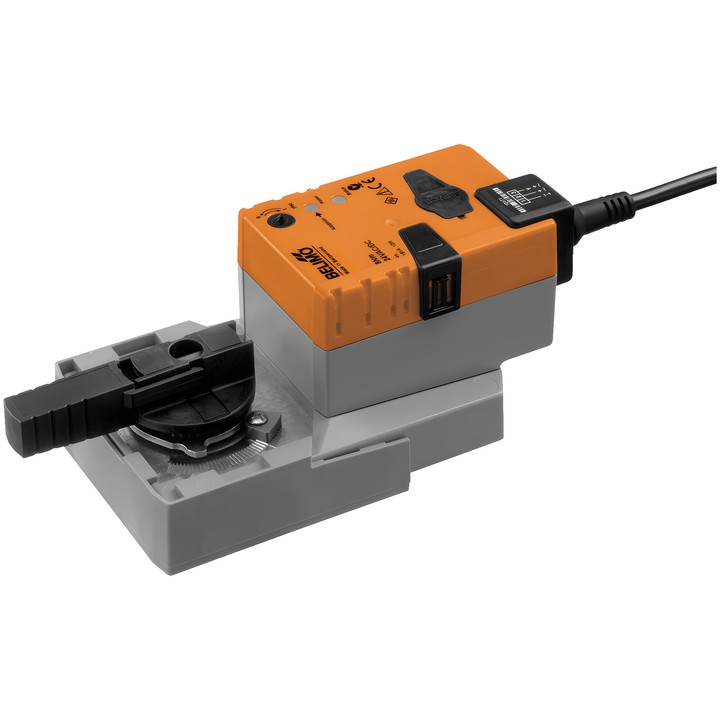

Belimo NRQ24A-SR - otočný pohon pro kulové ventily

Belimo NRQ24A-SR

Modulační otočný pohon pro kulové ventily. Řídicí signál Y určuje polohu pohonu a zpětnovazební signál U umožňuje elektrické snímání polohy.

Hlavní vlastnosti a technické údaje

• Krouticí moment: 8 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Pracovní rozsah Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
• Doba chodu motoru: 9 s / 90°.
• Příkon během provozu: 13 W; v klidu: 2 W; pro dimenzování kabelu: 23 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
• Nastavitelný úhel otáčení s mechanickými dorazy; přizpůsobení rozsahu nastavení je ruční, při prvním zapnutí napájení automatické.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...40°C.
