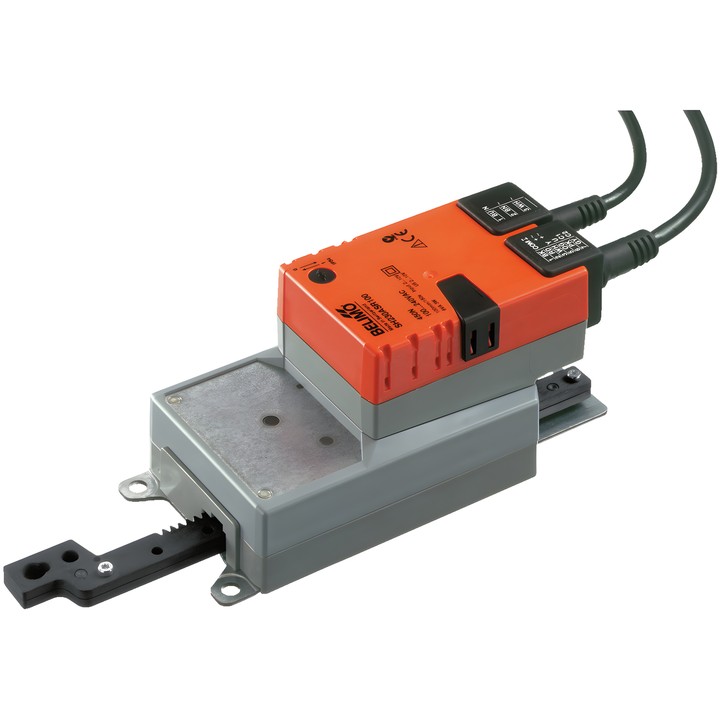

Belimo SH230ASR100 - modulační lineární pohon

Belimo SH230ASR100 – modulační lineární pohon

Pohon je určen k regulaci klapek a šoupátek v technických systémech budov. Řídicí signál Y určuje polohu pohonu, zatímco napětí U slouží k elektrické indikaci polohy.

Hlavní parametry

• Síla pohonu: 450 N.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Modulační řízení: 2...10 V; zpětná vazba polohy: 2...10 V.
• Zdvih: 100 mm; maximální délka zdvihu: 100 mm, pevné nastavení.
• Doba chodu motoru: 150 s / 100 mm.
• Příkon při provozu: 3 W; v klidu: 1 W; pro dimenzování vodičů: 6 VA.
• Směr pohybu se volí přepínačem; ruční přestavení tlačítkem s možností aretace.
• Napájecí připojení: kabel 1 m, 2x 0.75 mm²; řídicí připojení: kabel 1 m, 4x 0.75 mm².
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Okolní teplota: -30...50°C [-22...122°F].
