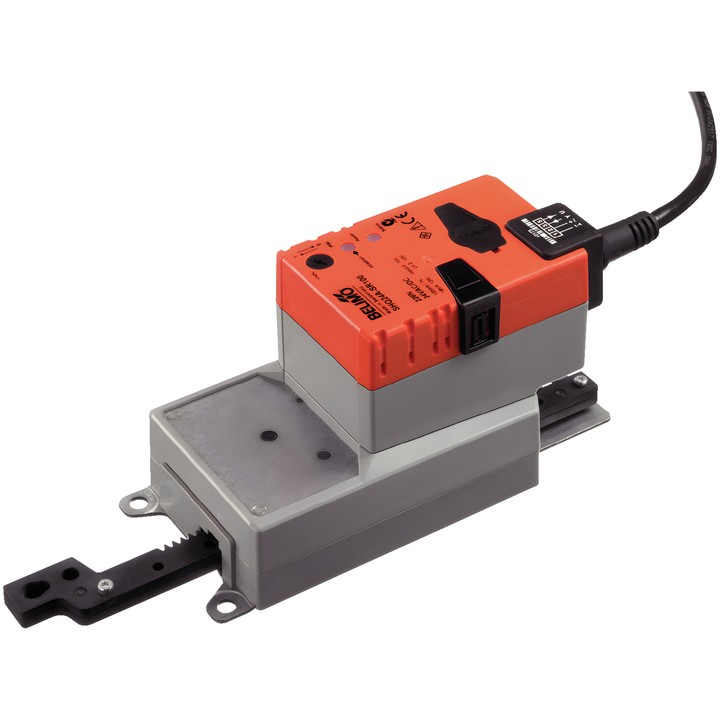

Belimo SHQ24A-SR100 - modulační lineární pohon

Belimo SHQ24A-SR100 - modulační lineární pohon

Belimo
1 273,62 zł
S DPH
1 035,46 zł bez daně

Lineární pohon Belimo SHQ24A-SR100 pro regulaci klapek a šoupátek v technických systémech budov. Napájení AC/DC 24 V, síla 200 N, řízení 2...10 V a zpětnovazební signál polohy 2...10 V.

Max. zdvih 100 mm s nastavením po 20 mm; doba pohybu motoru 7 s / 100 mm. Stupeň krytí IEC/EN IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo SHQ24A-SR100 – lineární pohon

Modulační lineární pohon pro regulaci klapek a šoupátek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 1.3 m².

Hlavní parametry

  • Síla pohonu: 200 N; napájení: AC/DC 24 V, 50/60 Hz.
  • Modulační řízení: 2...10 V; zpětnovazební signál polohy: 2...10 V.
  • Zdvih: 100 mm; max. 100 mm, nastavitelný po 20 mm, při minimálním přípustném zdvihu 40 mm.
  • Doba pohybu motoru: 7 s / 100 mm.
  • Příkon při pohybu: 13 W; v klidové poloze: 2 W; pro dimenzování kabelů: 23 VA.
  • Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Směr pohybu se volí přepínačem; ruční přestavení tlačítkem s možností aretace.
  • Adaptace rozsahu nastavení je ruční a automatická při prvním zapnutí napájení.
  • Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).
  • Teplota okolí: -30...40°C [-22...104°F].

  • Značka
    Belimo
  • Kód
    SHQ24A-SR100
  • ean13
    7630498114304

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    13 W
  • Příkon (přidržování)
    2 W
  • Jmenovitý výkon
    23 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Síla
    200 N
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Zdvih
    100 mm
  • Doba pohybu (motor)
    7 s / 100 mm
  • Okolní teplota
    -30...40°C [-22...104°F]
  • Směr pohybu – motor
    Volitelné přepínačem

Techniczna karta katalogowa

Ke stažení (1.16MB)

Instrukcja montażu

Ke stažení (523.51KB)

EU Declaration of Conformity – SHQ24A-SR100

Ke stažení (32.78KB)

Environmental Declaration – SH..100..

Ke stažení (71.95KB)
