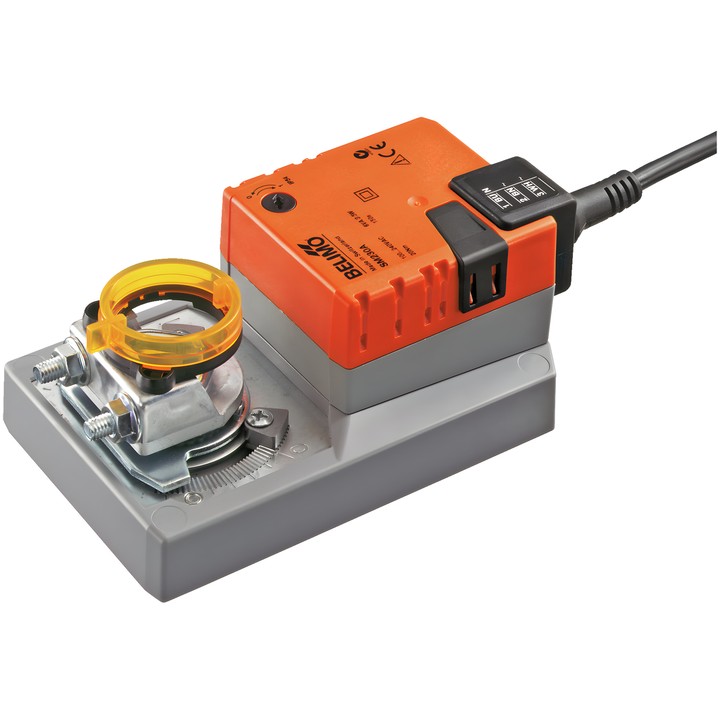

Belimo SM230A – servopohon klapek

Servopohon pro nastavení klapek v technických systémech budov. Podle technického listu je určen pro vzduchové klapky o ploše až přibližně 4 m².

Hlavní vlastnosti a technické údaje

• Točivý moment: 20 Nm.
• Jmenovité napětí: AC 100...240 V; frekvence: 50/60 Hz.
• Řízení: Zavřít/Otevřít, tříbodové.
• Doba chodu motoru: 150 s / 90°; maximální úhel natočení: 95°.
• Směr pohybu se volí přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava).
• Ruční přestavení tlačítkem s možností aretace; úhel natočení je omezen nastavitelnými mechanickými dorazy.
• Oboustranně použitelná univerzální montážní svorka 10...20 mm; mechanický odnímatelný ukazatel polohy.
• Připojení napájení a řízení: kabel 1 m, 3x 0.75 mm².
• Příkon během pohybu: 2.5 W; v klidovém stavu: 0.6 W; hodnota pro dimenzování kabelů: 6 VA.
• Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace.
• Teplota okolí: -30...50°C [-22...122°F].
