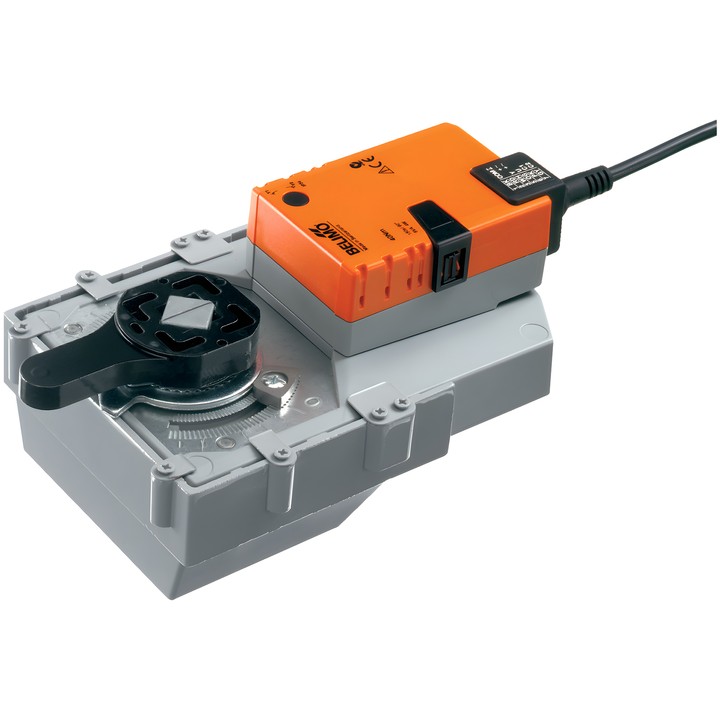

Belimo SRQ24A - otočný pohon pro kulové ventily

Belimo SRQ24A – otočný pohon pro kulové ventily

Pohon napájený AC/DC 24 V, určený pro řízení Zavřít/Otevřít. Montuje se přímo na otočný ventil; orientaci montáže vůči armatuře lze zvolit po 90°.

Hlavní údaje a vlastnosti

• Točivý moment motoru: 16 Nm; doba přestavení: 9 s / 90°.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Příkon: 15 W během pohybu a 2 W v klidovém stavu; dimenzační příkon: 26 VA.
• Připojení napájení a řízení: Kabel 1 m, 3x 0.75 mm².
• Ruční přestavení tlačítkem s možností zablokování; nastavitelný úhel otočení pomocí mechanických omezovačů.
• Mechanický odnímatelný ukazatel polohy.
• Ochrana proti přetížení a automatické zastavení po dosažení koncového dorazu.
• Stupeň krytí IEC/EN IP54; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...40°C; vlhkost okolí: max. 95% RH, bez kondenzace.

Při uvedení do provozu a po každé změně úhlu otočení je nutná adaptace. Podle dokumentace je zařízení určeno pro stacionární instalace vytápění, větrání a klimatizace.
