Belimo TMC230A-S-F - servopohon klapek

Belimo TMC230A-S-F - servopohon klapek

Belimo
1 060,26 zł
S DPH
862,00 zł bez daně

Servopohon klapek Belimo TMC230A-S-F s krouticím momentem 2 Nm a napájením AC 100...240 V. Podporuje ovládání Zavřít/Otevřít a tříbodové ovládání; doba chodu je 35 s / 90°.

Je vybaven integrovaným pomocným kontaktem 1x SPDT, mechanickým připojením 8x8 mm a ručním přestavením tlačítkem s možností aretace.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

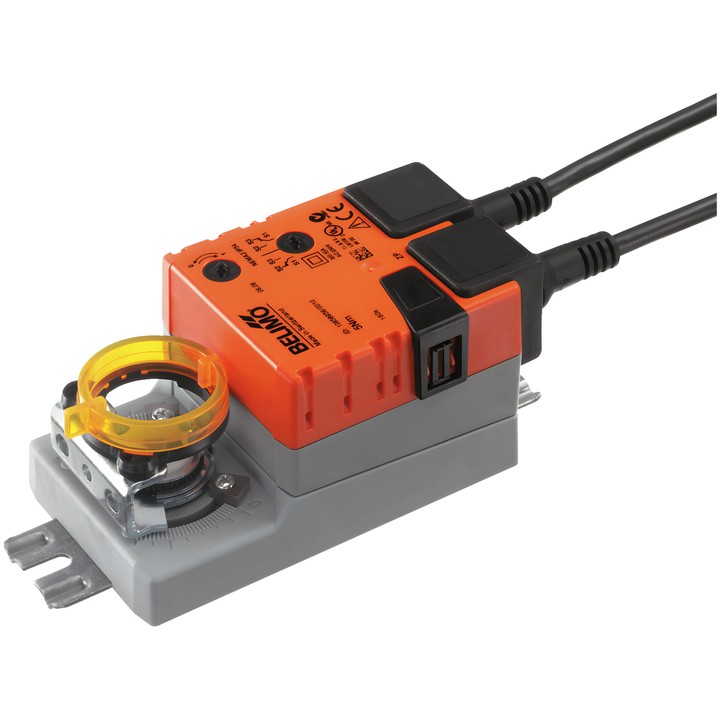

Servopohon klapek Belimo TMC230A-S-F

Servopohon určený k regulaci klapek v technických systémech budov. Podle technického listu může ovládat vzduchové klapky o ploše až přibližně 0.4 m².

Hlavní vlastnosti

  • Krouticí moment: 2 Nm; jmenovité napětí: AC 100...240 V, 50/60 Hz.
  • Ovládání: Zavřít/Otevřít, tříbodové; doba chodu motoru: 35 s / 90°.
  • Integrovaný pomocný kontakt: 1x SPDT, nastavitelný v rozsahu 0...100%.
  • Úhel otáčení: max. 95°, s možností omezení na obou stranách mechanickými dorazy.
  • Směr pohybu se volí přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava).
  • Ruční přestavení tlačítkem s možností aretace; mechanický ukazatel polohy.
  • Mechanické připojení: tvarové spojení 8x8 mm.
  • Připojení napájení a ovládání a připojení pomocného kontaktu: každé s kabelem 1 m, 3x 0.75 mm².
  • Příkon při pohybu: 2 W; v klidové poloze: 0.5 W; dimenzovací výkon pro výběr kabelů: 4 VA.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: II, zesílená izolace; okolní teplota: -30...50°C [-22...122°F].

  • Značka
    Belimo
  • Kód
    TMC230A-S-F

  • Napětí AC/DC
    AC 100...240 V
  • Připojení pomocného kontaktu
    Kabel 1 m, 3x 0.75 mm²
  • Příkon (v provozu)
    2 W
  • Příkon (přidržování)
    0.5 W
  • Jmenovitý výkon
    4 VA
  • Připojení řízení napájení
    Kabel 1 m, 3x 0.75 mm²
  • Typ ovládání
    Otevřít/zavřít, tříbodové
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Doba pohybu (motor)
    35 s / 90°
  • Okolní teplota
    -30...50°C [-22...122°F]
  • Pomocné kontakty
    1x SPDT
  • Krouticí moment
    2 Nm
  • Směr pohybu – motor
    Volitelné přepínačem: 0 (otáčení doleva) / 1 (otáčení doprava)
  • Úhel otáčení
    95°
  • Mechanické připojení
    Tvarové spojení 8x8 mm

Techniczna karta katalogowa

Ke stažení (1.45MB)

Instrukcja montażu

Ke stažení (425.8KB)

Techniczna karta katalogowa – TMC230A-S-F

Ke stažení (1.45MB)

Environmental Declaration – TM..

Ke stažení (72.24KB)
