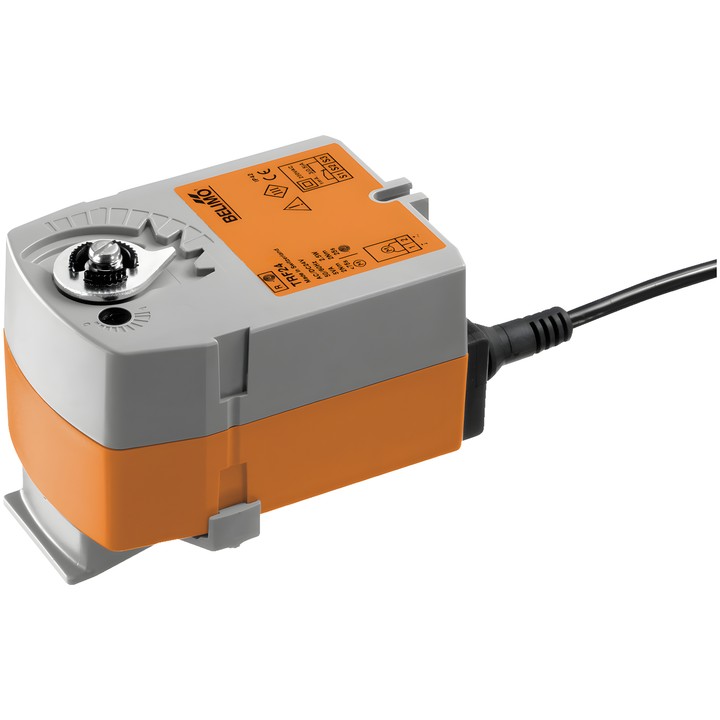

Belimo TRF24 - otočný pohon kulových ventilů

Pohon Belimo TRF24

TRF24 je otočný pohon kulových ventilů. Během provozu nastavuje ventil do pracovní polohy a napíná vratnou pružinu. Při přerušení napájení pružina přestaví ventil do bezpečnostní polohy NC.

Hlavní technické údaje

• Točivý moment motoru a bezpečnostní funkce: 2.5 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Rozsah jmenovitého napětí: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Ovládání: Zavřít/Otevřít.
• Doba chodu motoru: 75 s / 90°; doba chodu bezpečnostní funkce: <75 s / 90°.
• Při výpadku napájení: NC, ventil zavřený (A–AB = 0%); u ventilů s otvorem ve tvaru L: A–AB = 100%.
• Příkon za provozu: 2.5 W; v klidové poloze: 1.5 W; pro dimenzování vodičů: 5 VA.
• Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm².
• Mechanický ukazatel polohy; stupeň krytí IP42.
• Teplota okolí: -30...50°C.

Pohon se montuje přímo na kulový ventil pomocí jednoho šroubu; orientaci montáže lze zvolit po 90°. Zařízení je chráněno proti přetížení a po dosažení dorazu se automaticky zastaví.
