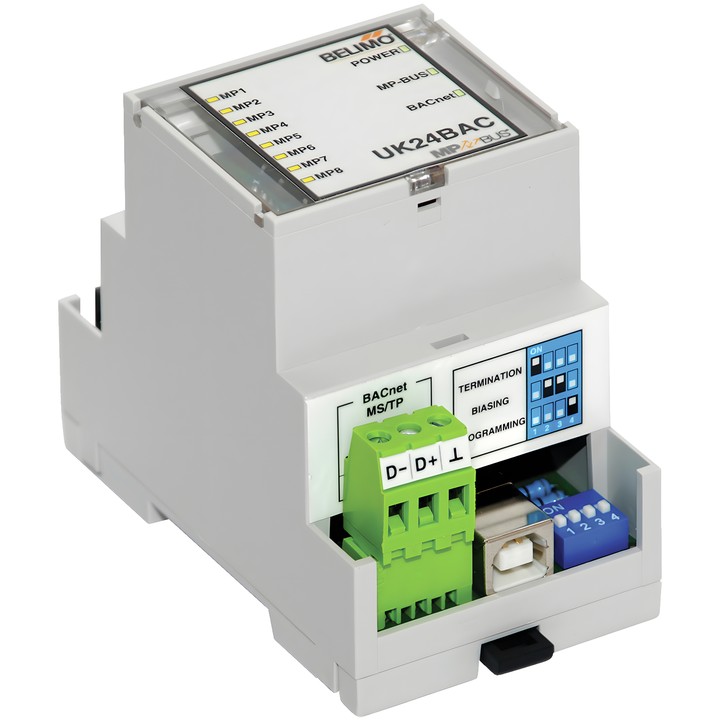

Belimo UK24BAC - brána MP-Bus na BACnet MS/TP

Brána Belimo UK24BAC

UK24BAC umožňuje digitální řízení servopohonů přes MP-Bus a zpřístupňuje jejich aktuální stav prostřednictvím objektů BACnet. Strana BACnet MS/TP využívá galvanicky izolované rozhraní RS-485.

Hlavní vlastnosti a technické údaje

• Rozhraní MP-Bus – BACnet MS/TP; podporované servopohony: MP/MPL/MFT(2) a BF-TopLine, max. 8 ks.
• Jmenovité napětí: AC 24 V, 50/60 Hz / DC 24 V; rozsah napájecího napětí: AC/DC 21.6…26.4 V.
• Komunikace se servopohony: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: max. 32 uzlů bez opakovače; rychlosti 9'600, 19'200, 38'400, 76'800 Bd, nastavované přepínači DIP.
• Ukončení 120 Ω a polarizace 510 Ω, nastavované přepínači DIP.
• Připojení BACnet MS/TP a MP-Bus: 3pinové zásuvné šroubové svorky; napájení: 2pinové zásuvné šroubové svorky.
• Montáž do rozváděče na lištu 35 mm; okolní teplota: 0…+40 °C.
• Stupeň krytí: IP20.

Ke každému servopohonu MP/MFT(2) lze připojit jeden snímač: pasivní odporový snímač, aktivní snímač s výstupem DC 0…10 V nebo spínací kontakt. Servopohony MPL nemají vstup pro snímač. Délka signálních kabelů MP závisí mimo jiné na počtu a typu servopohonů, způsobu napájení a průřezu vodičů.
