Belimo UK24MOD - brána MP pro Modbus RTU

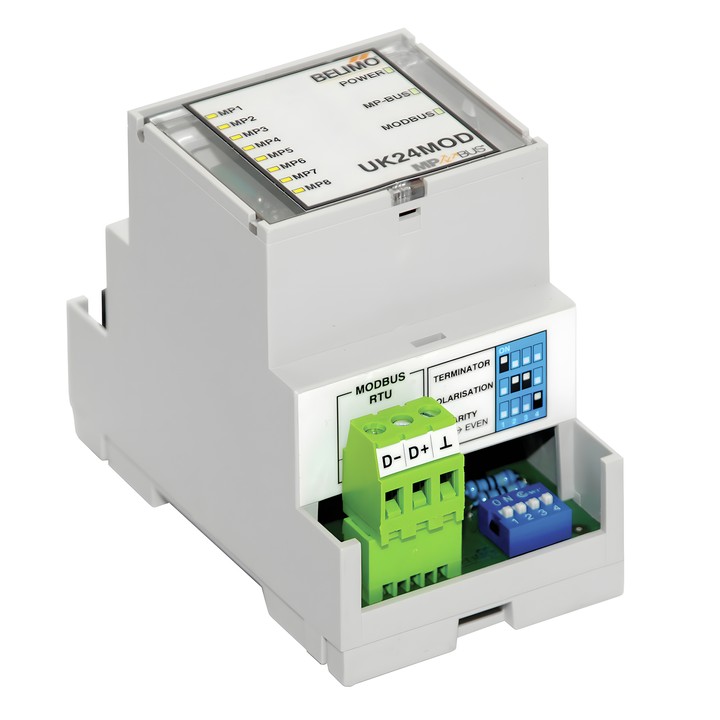

Brána Belimo UK24MOD

UK24MOD zpřístupňuje ovládání pohonů připojených k MP-Bus a jejich provozní stav prostřednictvím registrů Modbus RTU. Přiřazení zařízení v síti MP-Bus se detekuje automaticky a průběžně aktualizuje.

Hlavní vlastnosti

• Rozhraní MP-Bus / Modbus RTU (RS-485); až 8 pohonů MP/MPL/MFT(2) nebo BF-TopLine.
• Jmenovité napájení: AC 24V, 50/60 Hz / DC 24V; rozsah napájení: AC / DC 21.6…26.4 V.
• Komunikace s pohony: Belimo MP-Bus, Client-Server, 1200 Bd.
• Modbus RTU: podporované funkce 3 a 6; rychlosti 9'600, 19'200, 38'400, 76'800 Bd.
• Adresa Modbus: 1–247; parita NONE (1, 8, N, 2) nebo EVEN (1, 8, E, 1), nastavitelná přepínači DIP.
• Zpoždění odpovědi: 2…100 ms, nastavitelné přes registr; zakončení 150 Ω a polarizace 680 Ω nastavitelné přepínači DIP.
• Zásuvné šroubové svorky pro napájení, MP-Bus a Modbus RTU; zásuvka RJ12 pro připojení Belimo Assistant 2.
• Montáž do rozvaděče na lištu 35 mm; stupeň krytí IP20; okolní teplota 0…+40° C.

Ke každému pohonu MP/MFT(2) lze připojit jeden snímač: pasivní odporový snímač PT1000, NI1000 nebo NTC, aktivní snímač s výstupem DC 0…10 V nebo spínací kontakt. Pohony MPL nemají vstup pro snímač.
