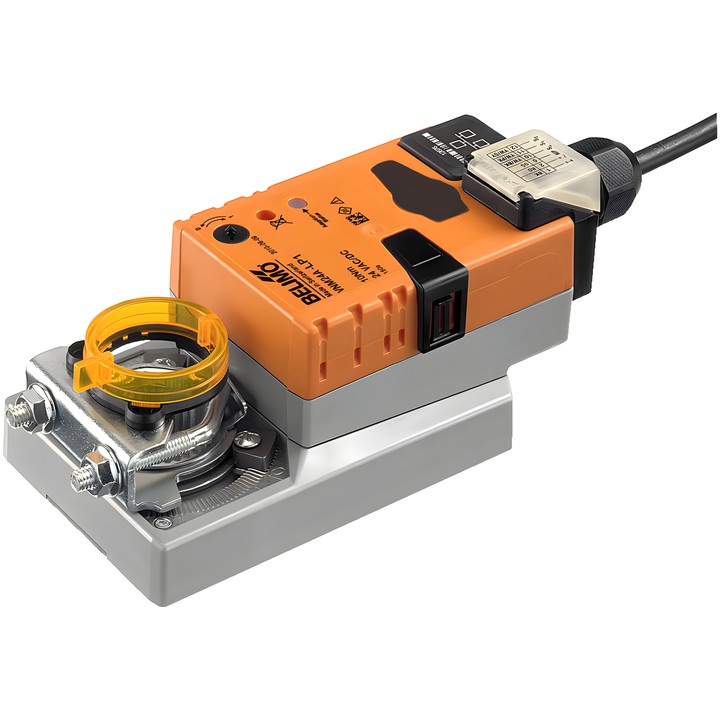

Belimo VNM24A-LP1 - otočný pohon klapek

Belimo VNM24A-LP1 – pohon klapek

Otočný pohon bez bezpečnostní funkce, určený pro vzduchové klapky o ploše až přibližně 2 m². Umožňuje komunikační řízení přes Cloud, BACnet/IP nebo Modbus TCP. V hybridním režimu je řídicí signál analogový a komunikační rozhraní slouží k výměně dat.

Hlavní vlastnosti a technické údaje

• Krouticí moment: 10 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Pracovní rozsah Y: 2...10 V; proměnný rozsah: 0.5...10 V.
• Doba chodu motoru: 150 s / 90°; nastavitelná: 43...173 s.
• Úhel otáčení: 95°, s nastavitelnými mechanickými dorazy na obou stranách.
• Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností aretace.
• Univerzální svorka 8...26.7 mm; mechanický ukazatel polohy.
• Připojení Ethernet přes zásuvku RJ45; Ethernet 10/100 Mbit/s, TCP/IP a integrovaný webový server.
• Možnost připojení dvou snímačů a převodu jejich signálů pro přenos do nadřazeného systému.
• Příkon během pohybu: 4.5 W; v klidové poloze: 1.4 W; pro dimenzování kabelů: 6.5 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.5 mm²; stupeň krytí IEC/EN: IP40; okolní teplota: -30...50°C [-22...122°F].
