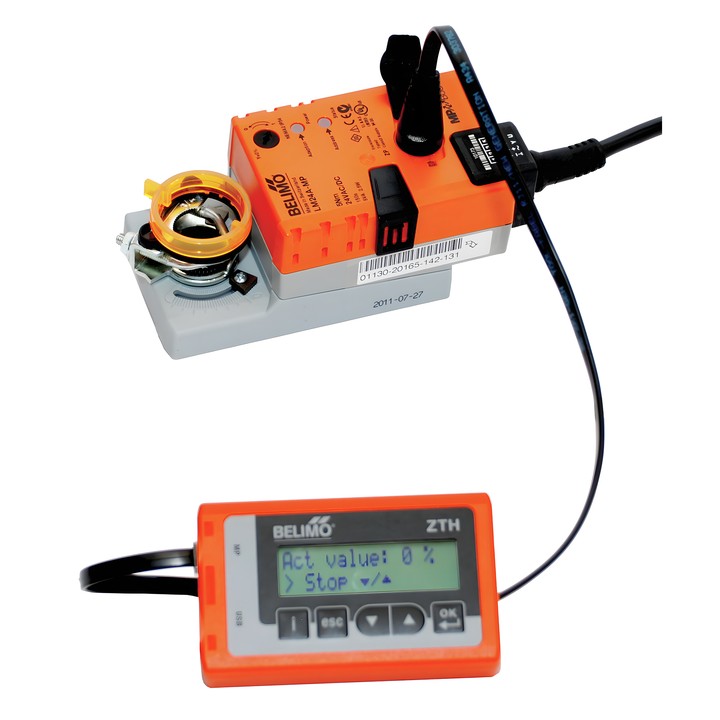

Servisní přístroj Belimo ZTH EU

ZTH EU slouží k obsluze konfigurovatelných pohonů, regulátorů VAV a zařízení Belimo pro instalace HVAC vybavených komunikačním rozhraním. Po připojení načte data zařízení a zobrazí možnosti nastavení dostupné pro daný typ.

Hlavní vlastnosti

• Parametrizace v režimu point-to-point (PP) přes servisní zásuvku nebo svorky pohonu.
• Funkce ZIP-USB: pracuje jako převodník úrovní mezi rozhraním USB počítače a zařízením MP Belimo.
• Funkce testeru MP-Bus zahrnující měření úrovní signálu a počítadlo telegramů.
• Podsvícený LCD displej: 2 x 16 znaků.
• Rozhraní USB 2.0 s konektorem typu B; součástí dodávky je kabel USB A–B (1 m) a kabel ZK1-GEN (3 m).
• Napájení z připojeného pohonu: AC 24 V, 50/60 Hz nebo DC 24 V; příkon při provozu: 1 W.
• Rozměry L x W x D: 95 x 55 x 25 mm; hmotnost: přibližně 135 g.

Připojení je povoleno pouze k zařízením Belimo s napětím 24 V PELV a rozhraním PP/MP. Přímé připojení ZTH EU jako servisního přístroje k MP-Bus nebo klientovi MP není možné; použijte servisní zásuvku nebo během připojení odpojte zařízení MP od sběrnice.
