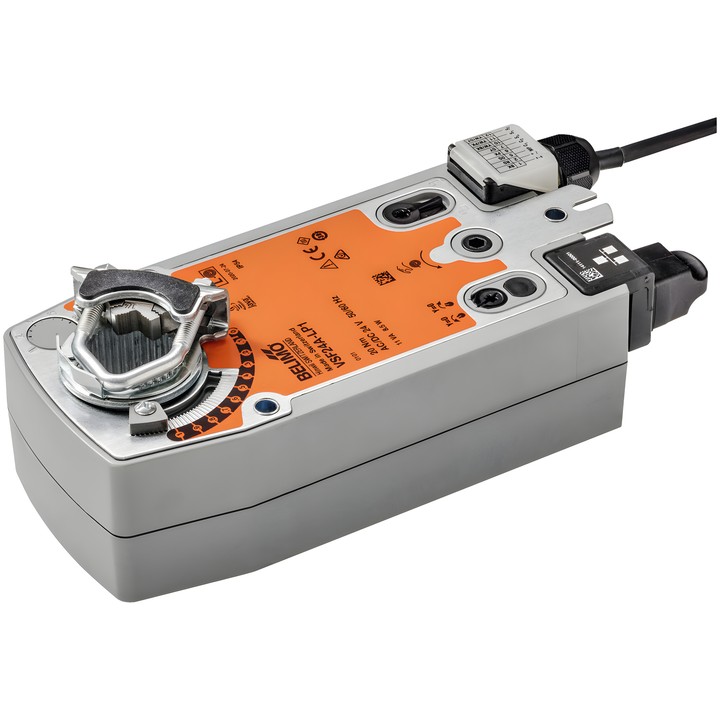

Belimo VSF24A-LP1 - otočný pohon klapek s bezpečnostní funkcí

Belimo VSF24A-LP1 – pohon klapek

Otočný pohon s bezpečnostní funkcí určený pro vzduchové klapky o ploše až cca 4 m². Lze jej řídit přes Cloud, BACnet/IP nebo Modbus TCP. V hybridním režimu určuje polohu analogový řídicí signál a komunikační rozhraní umožňují čtení datových bodů.

Hlavní vlastnosti a parametry

• Točivý moment motoru: 20 Nm; točivý moment bezpečnostní funkce: 20 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
• Pracovní rozsah Y: 2...10 V; proměnný pracovní rozsah Y: 0.5...10 V.
• Doba chodu motoru: 150 s / 90°; nastavitelná doba chodu motoru: 70...220 s.
• Doba chodu bezpečnostní funkce: <20 s @ -20...50°C, <60 s @ -30°C.
• Úhel natočení: 95°; lze nastavit pomocí mechanických dorazů.
• Příkon za provozu: 8.5 W; v klidové poloze: 3.5 W; dimenzační výkon pro výběr kabelů: 11 VA.
• Komunikace: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP a integrovaný webový server.
• Lze připojit dva snímače a jejich signály převádět pro potřeby nadřazeného systému.
• Ruční přestavení pomocí kliky a blokovacího spínače; mechanický ukazatel polohy.
• Univerzální svorka pro hřídel 10...25.4 mm; napájecí a řídicí připojení: kabel 1 m, 6x 0.5 mm²; připojení Ethernet: zásuvka RJ45.
• Stupeň krytí: IP40; okolní teplota: -30...50°C [-22...122°F].
