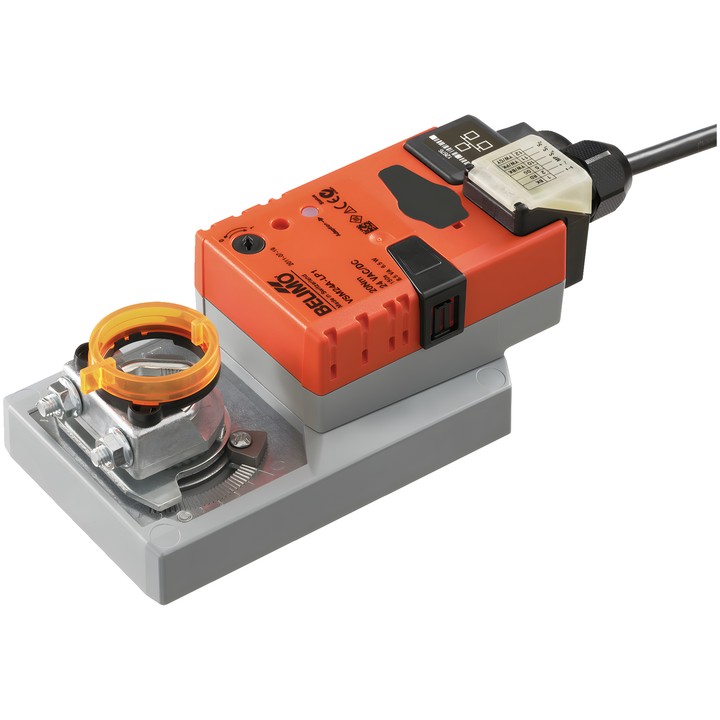

Belimo VSM24A-LP1 - otočný pohon pro klapky

Belimo VSM24A-LP1 – pohon pro klapky

Otočný pohon určený pro vzduchové klapky ve stacionárních systémech vytápění, větrání a klimatizace. Podle dokumentace je určen pro klapky s plochou do cca 4 m². Může pracovat v komunikačním nebo hybridním režimu, ve kterém je řídicí signál přiváděn analogově.

Hlavní vlastnosti

• Točivý moment: 20 Nm; jmenovité napětí: AC/DC 24 V.
• Komunikace: Cloud, BACnet/IP, Modbus TCP; konektor Ethernet RJ45 a integrovaný webový server.
• Pracovní rozsah Y: 2...10 V; pracovní rozsah Y s možností změny: 0.5...10 V.
• Doba chodu motoru: 150 s / 90°; nastavitelná doba chodu: 86...346 s.
• Úhel otáčení: 95°, s možností omezení mechanickými dorazy na obou stranách.
• Ruční přestavení tlačítkem s možností zablokování; směr pohybu se volí přepínačem 0/1.
• Oboustranně použitelná univerzální montážní svorka 10...20 mm.
• Možnost připojení dvou snímačů a převodu jejich signálů pro přenos do nadřazeného systému.
• Příkon za provozu: 6 W; v klidu: 1.4 W; výkon pro dimenzování vodičů: 8 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.5 mm²; stupeň krytí IEC/EN: IP40.
• Okolní teplota: -30...50°C [-22...122°F].
