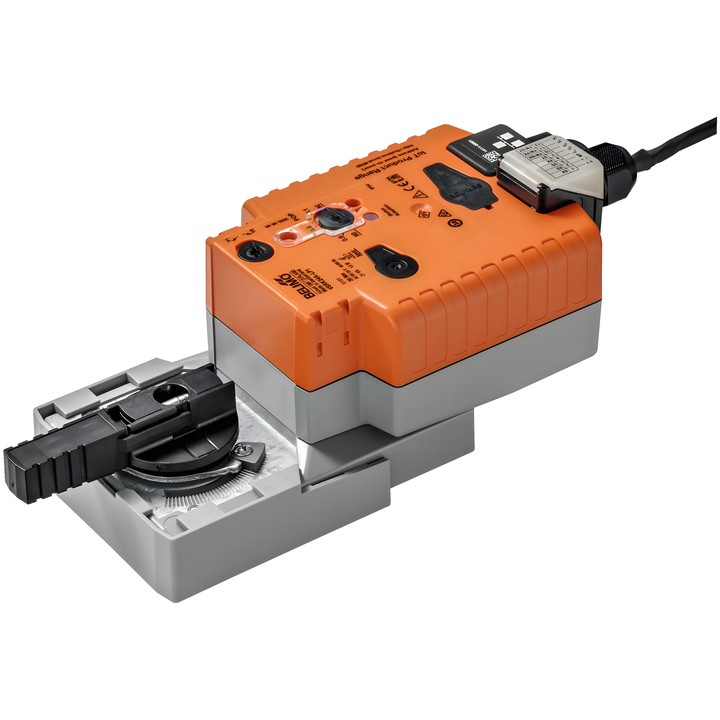

Belimo VSRK24A-LP1 - otočný pohon kulových ventilů

Belimo VSRK24A-LP1 – pohon kulových ventilů

Komunikační otočný pohon s bezpečnostní funkcí. Při výpadku napájení se pohon po uplynutí nastavené doby udržení přesune do zvolené bezpečnostní polohy.

Hlavní vlastnosti a parametry

• Krouticí moment motoru: 20 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Modulační, komunikační, hybridní a Cloud řízení; komunikace: BACnet/IP, Modbus TCP a Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, integrovaný webový server a konektor RJ45.
• Rozsah řízení Y: 2...10 V; nastavitelný rozsah Y: 0.5...10 V.
• Doba chodu motoru: 90 s / 90°; nastavitelná doba: 90...150 s. Doba chodu do bezpečnostní polohy: 35 s / 90°.
• Bezpečnostní poloha: NC/NO nebo nastavení 0...100% otočným ovladačem POP. Doba udržení (PF): 2 s, nastavitelná 0...10 s.
• Příkon za provozu: 13 W; v klidu: 3 W; výkon pro dimenzování vodičů: 21 VA.
• Připojení napájení a řízení: kabel 1 m, 6x 0.5 mm², FRNC.
• Možnost připojení dvou snímačů a převodu jejich signálů pro nadřazený systém.
• Ruční přestavení tlačítkem, mechanické omezovače úhlu otáčení a ukazatel polohy.
• Stupeň krytí IEC/EN IP40; třída ochrany IEC/EN III, Safety Extra-Low Voltage (SELV).

Zařízení je určeno pro stacionární instalace vytápění, větrání a klimatizace. Přímá montáž na kulový ventil se provádí jedním centrálním šroubem.
