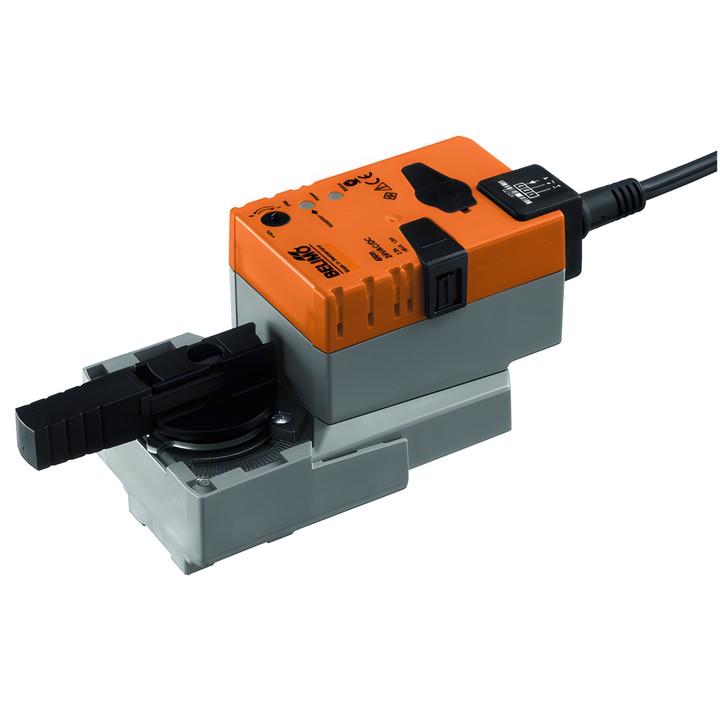

Belimo LRQ24A-SZ - otočný pohon kulových kohoutů

Otočný pohon Belimo LRQ24A-SZ

LRQ24A-SZ je modulační pohon pro kulové kohouty určený pro stacionární instalace vytápění, větrání a klimatizace. Řídicí signál Y určuje polohu ventilu, zatímco napětí U slouží k elektrické indikaci polohy a může být řídicím signálem pro další pohony.

Hlavní vlastnosti a parametry

• Krouticí moment: 4 Nm; doba přestavení: 9 s / 90°.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Pracovní rozsah řídicího signálu Y: 0.5...10 V; zpětnovazební signál polohy U: 0.5...10 V.
• Příkon během provozu: 13 W; v klidové poloze: 2 W; dimenzační příkon pro volbu vodičů: 23 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Ruční přestavení tlačítkem s možností aretace; mechanický odnímatelný ukazatel polohy.
• Nastavitelný úhel otočení s mechanickými dorazy; ruční nebo automatická adaptace při prvním zapnutí napájení.
• Stupeň krytí IEC/EN: IP54; stupeň krytí NEMA/UL: NEMA 2.
• Teplota okolí: -30...40°C [-22...104°F].

Pohon se montuje přímo na kulový kohout pomocí jednoho centrálního šroubu. Montážní polohu vůči ventilu lze zvolit po 90°. Pohon má ochranu proti přetížení a po dosažení dorazu se automaticky zastaví.
