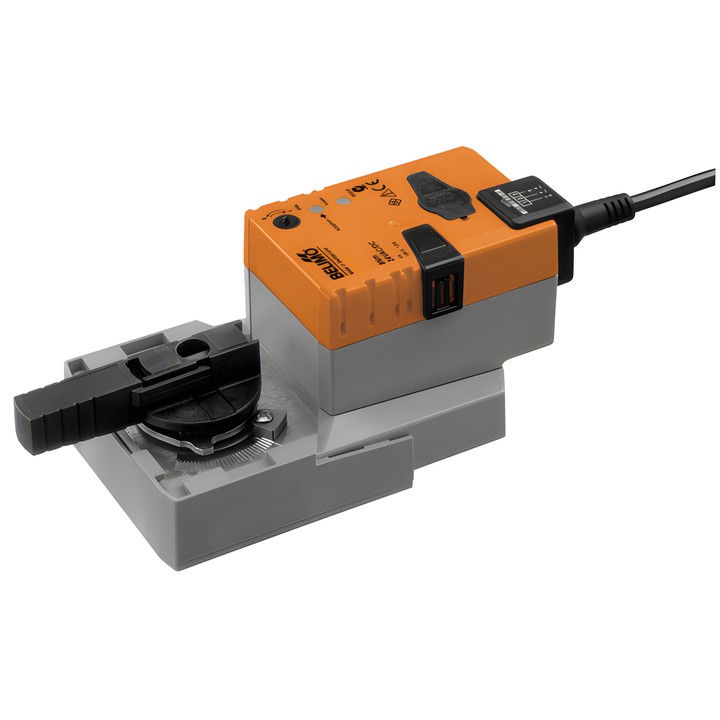

Belimo NRQ24A-SZ - otočný pohon pro kulové ventily

Belimo NRQ24A-SZ – pohon pro kulové ventily

Otočný pohon s modulačním řízením. Signál Y určuje polohu pohonu a napětí U slouží k elektrické indikaci polohy ventilu.

Hlavní vlastnosti a parametry

• Točivý moment motoru: 8 Nm.
• Jmenovité napětí: AC/DC 24 V; frekvence jmenovitého napětí: 50/60 Hz.
• Pracovní rozsah signálu Y: 0.5...10 V; zpětná vazba polohy U: 0.5...10 V.
• Doba přestavení motoru: 9 s / 90°.
• Příkon za provozu: 13 W; v klidovém stavu: 2 W; dimenzovací výkon pro výběr vodičů: 23 VA.
• Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
• Ruční přestavení tlačítkem s možností aretace; nastavitelný úhel otáčení s mechanickými dorazy.
• Ruční adaptace, automatická při prvním zapnutí napájení.
• Stupeň krytí IEC/EN: IP54; okolní teplota: -30...40°C.

Přímá montáž na kulový ventil se provádí pomocí jednoho centrálního šroubu. Paralelní provoz pohonů je přípustný při zohlednění údajů o jejich parametrech.
