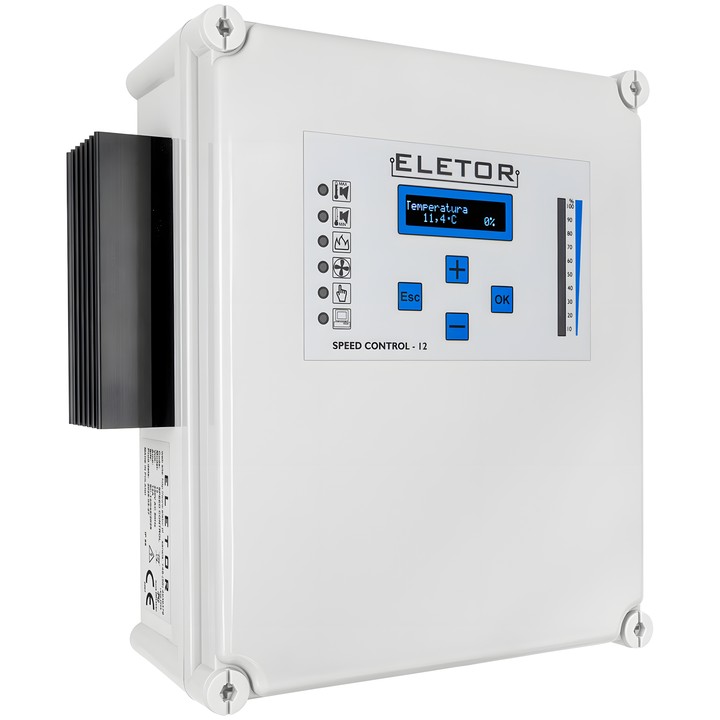

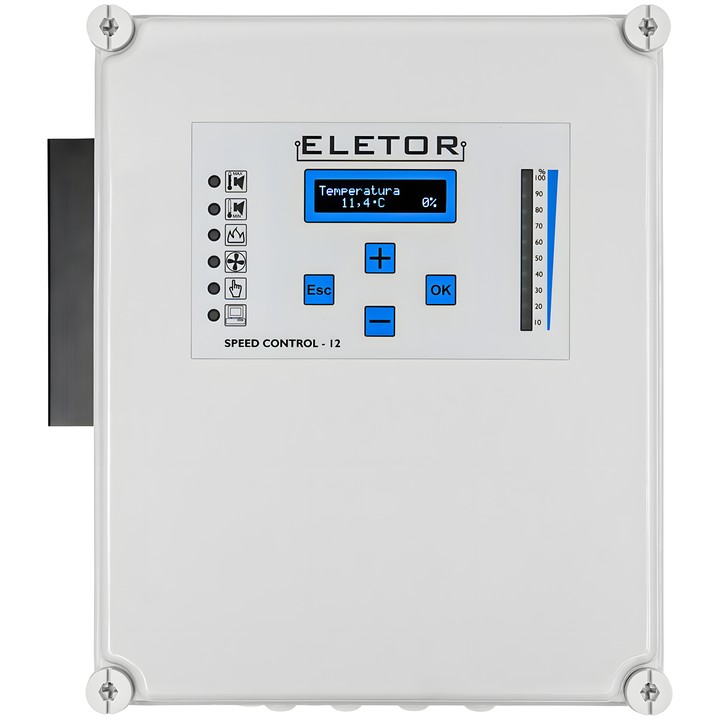

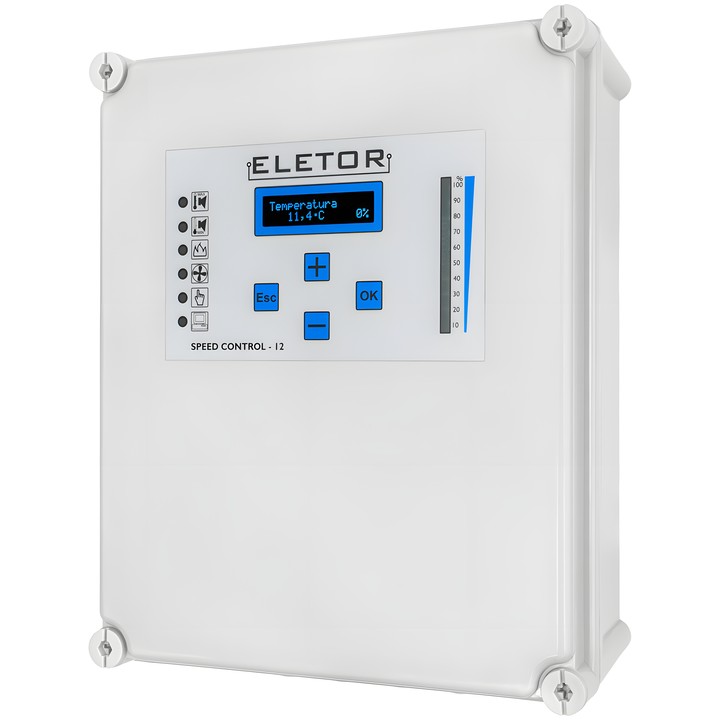

Eletor SC-12 LCD

Regulátor klimatu a ventilace s maximálním zatížením do 12A

Alternativní označení produktu:

• SW-12
• SPEED CONTROL 12

Charakteristika

Digitální měřicí a řídicí zařízení určené k ovládání ventilace, systému vstupních klapek a přitápění v prostorách pro chov zvířat. Zajišťuje stabilní teplotu v místnosti plynulou regulací otáček ventilátoru.

Popis

Mikroprocesorový regulátor mikroklimatu řady SPEED COONTROL. Všestrannost zařízení zaručuje bohatý počet vstupů/výstupů systému a intuitivní software v polštině a angličtině. Program regulátoru kromě základního nastavení teplot, větrání, přitápění, minimální/maximální úrovně ventilace a alarmů umožňuje testování a ukládání kalibrace akčních členů spolupracujících s regulátorem.

Parametry a vlastnosti:

1. "FAN" Ventilace I. skupiny

• max. výstupní proud plynulé regulace 12A
• tepelná ochrana systému
• pozvolný rozběh ventilace
• soft start s úplnou regulací 3 časů (náběhu, 100 %, doběhu)
• kalibrace minimální a maximální úrovně ventilace a zakázaného pásma
• program úspory energie se systémem klapek, které se otevírají s předstihem
• gravitační ventilace

2. "FAN 2" Ventilace II. skupiny

• oddělený kontakt do 3A

3. "HOT" Přitápění

• oddělený kontakt do 3A

4. "FUNC 1,2" Dva funkční reléové výstupy (volitelné)

• spolupráce s pohony vzduchových vstupů založenými na reverzním motoru nebo 3~400V
• III. a IV. skupina ventilace nebo rosení

5. "ALARM" Alarmové výstupy NO a NC

• signalizace výpadku napájení
• signalizace překročení minimálního nebo maximálního teplotního limitu
• signalizace poruchy čidla
• signalizace přetížení
• vestavěný akustický signalizátor

6. Doplňkové napájení DC 12V 7. "V1,V2,V3" Tři nezávislé výstupy 0..10V

• spolupráce s moduly pro rozšíření výkonu, měniči nebo energeticky úspornými ventilátory BLDC
• řízení systému přívodních klapek a komínových uzávěrů
• regulace topení s proměnným výkonem

8. Napájení pro potenciometr zvedacího zařízení DC 10V

9. "SENS 1,2" Dva analogové vstupy pro měření teploty.

10. "1-Wire" Digitální port pro měření teploty (až 4 čidla)

11. "RS-485" Možnost připojení k počítači až na vzdálenost 1200m

12. "IN 1,2" Dva analogové vstupy 0-10V

13. Příkon systému <10W

14. Hermetické pouzdro IP65

15. Intuitivní menu v angličtině, polštině a ukrajinštině

16. Napájecí napětí 230VAC 50Hz

Princip fungování

Hlavním úkolem regulátoru ventilace SC-12 je udržovat teplotu v chovatelské místnosti na úrovni nastavené chovatelem. Vytvořené mikroklima se projevuje vysokými přírůstky prasat nebo drůbeže. Hospodářská zvířata neztrácejí energii přijatou z krmiva na zahřívání organismu a při vysokých teplotách nesnižují příjem krmiva. Je třeba mít na paměti, že regulátor je pouze nástroj, který má pomoci zajistit optimální klimatické podmínky v chovném prostoru. Hlavní roli v tomto procesu však hraje chovatel, který by měl přizpůsobovat nastavení zařízení měnícím se klimatickým podmínkám venku, a především potřebám zvířat v hospodářské budově, a sledovat provozní stav zařízení pomocí alarmové ústředny.

Připojení regulátoru

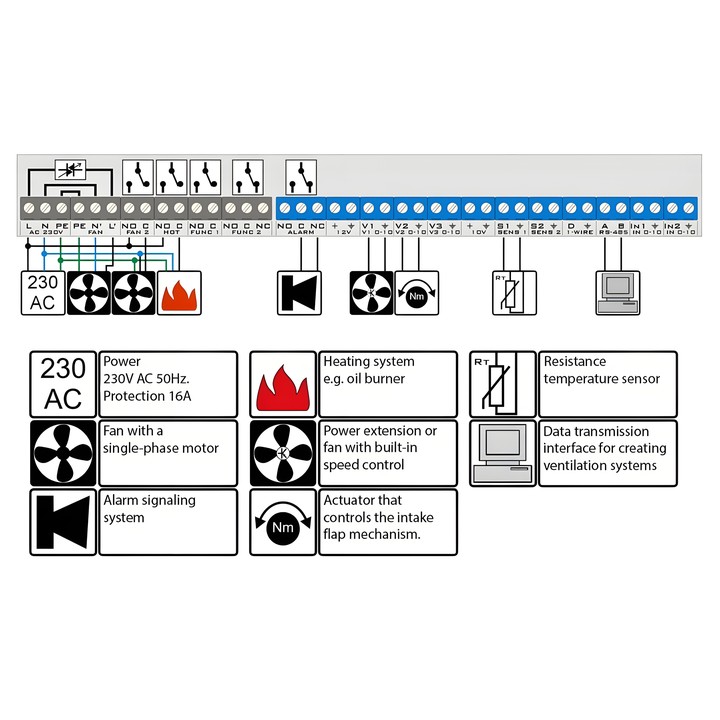

Na následujícím obrázku jsou znázorněny různé možnosti zapojení regulátoru ventilace SC-12.

Obr. 1. Schematické zapojení regulátoru ventilace SC-12.

Balení obsahuje:

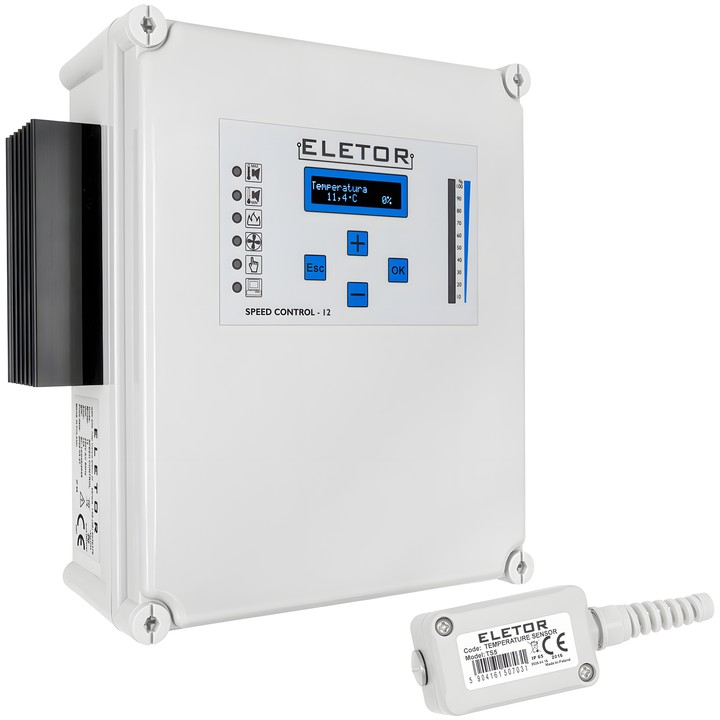

• 1 ks – Regulátor ventilace Eletor SC-12
• 1 ks – Teplotní snímač Eletor TS5
• 4 ks – Hmoždinky pro montáž na stěnu

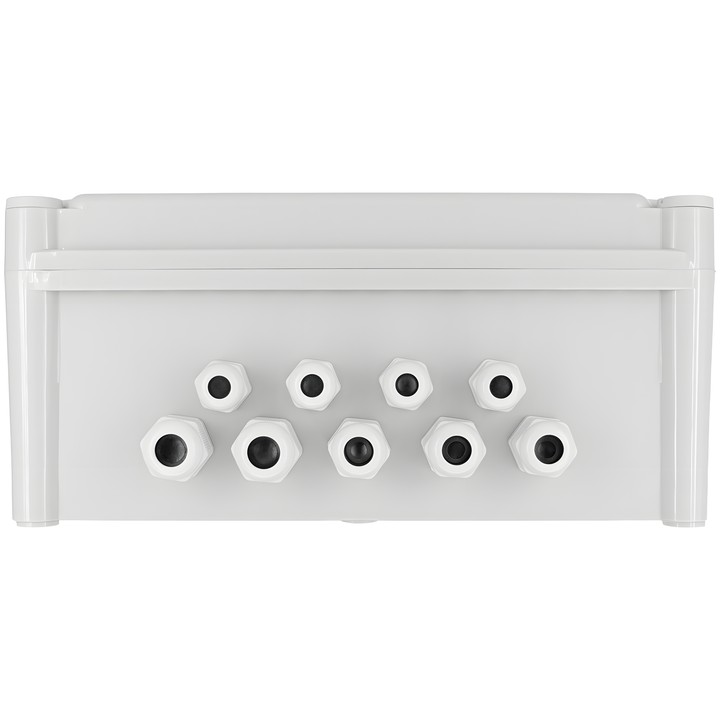

• 2 ks – kabelové průchodky PG13,5
• 3 ks – kabelové průchodky PG11
• 4 ks – kabelové průchodky PG9
• Návod k obsluze v polštině
