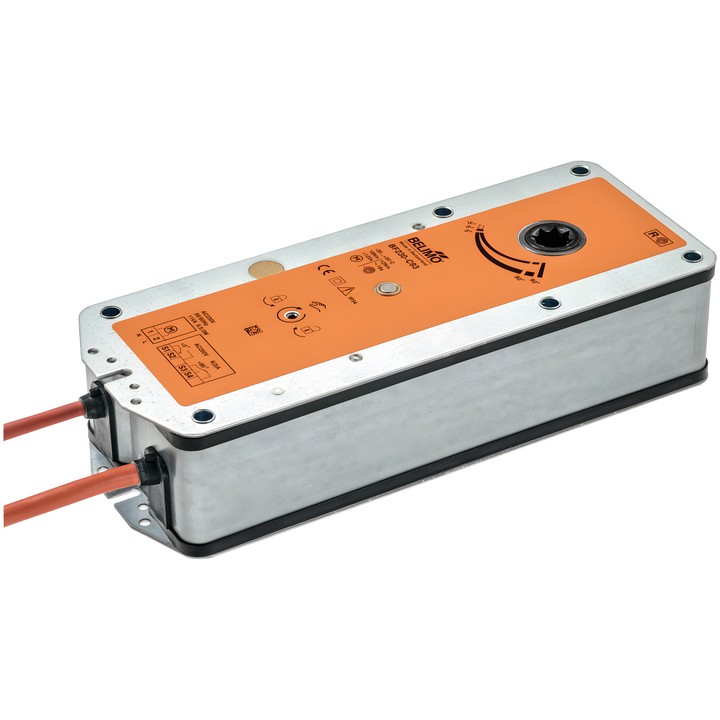

Belimo BF230-C93 - pružinový pohon požárních klapek

Belimo BF230-C93 - pružinový pohon požárních klapek

Belimo
3 794,55 zł
S DPH
3 085,00 zł bez daně

Belimo BF230-C93 je pohon s vratnou pružinou pro požární a kouřové klapky 90° ve ventilačních a klimatizačních systémech. Krouticí moment motoru je 18 Nm a moment bezpečnostní funkce 12 Nm. Napájení: AC 230 V; ovládání: Zavřít/Otevřít.

Je vybaven dvěma pomocnými spínači 2x SPDT, silikonovými kabely a tvarovým spojem 12x12 mm s neprůchozí dutou hřídelí.

Produkt není dostupný
Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Pohon Belimo BF230-C93

Pohon s vratnou pružinou pro požární a kouřové klapky 90° ve ventilačních a klimatizačních systémech. Po přivedení napájení přestaví klapku do provozní polohy a napne pružinu; po přerušení napájení pružina přestaví klapku do bezpečnostní polohy.

Hlavní technické údaje

  • Krouticí moment motoru: 18 Nm; moment bezpečnostní funkce: 12 Nm.
  • Jmenovité napětí: AC 230 V, 50/60 Hz; rozsah napětí: AC 198...264 V.
  • Ovládání: Zavřít/Otevřít.
  • Doba chodu motoru: <120 s / 90°; doba chodu bezpečnostní funkce: 16 s @ 20°C.
  • Příkon: 8 W během pohybu a 3 W v klidové poloze; výkon pro dimenzování kabelů: 12.5 VA.
  • Pomocné spínače: 2x SPDT, spínací body 5° / 80°.
  • Připojení napájení a ovládání: kabel 1 m, 2x 0.75 mm² (silikon); připojení pomocných spínačů: kabel 1 m, 4x 0.75 mm² (silikon).
  • Mechanické připojení: tvarový spoj 12x12 mm, neprůchozí dutá hřídel.
  • Směr pohybu motoru se volí montáží L/R; ruční přestavení s polohovým dorazem.
  • Stupeň krytí: IP54; třída ochrany IEC/EN II, zesílená izolace.

Součástí dodávky: ruční klika, ukazatel, ochranný kryt a tvarová vložka 12/10 mm. Pohon přizpůsobuje a montuje ke klapce výrobce požární klapky.

  • Značka
    Belimo
  • Kód
    BF230-C93
  • ean13
    7630498118555

  • Napětí AC/DC
    AC 230 V
  • Připojení pomocného kontaktu
    Kabel 1 m, 4x 0.75 mm², silikon
  • Příkon (v provozu)
    8 W
  • Příkon (přidržování)
    3 W
  • Jmenovitý výkon
    12.5 VA
  • Připojení řízení napájení
    Kabel 1 m, 2x 0.75 mm², silikon
  • Typ ovládání
    Zavřít/Otevřít
  • Stupeň krytí
    IP54
  • Ruční ovládání
    S dorazem
  • Doba pohybu (motor)
    ＜120 s / 90°
  • Doba pohybu (bezpečnostní funkce)
    16 s
  • Pomocné kontakty
    2x SPDT
  • Krouticí moment
    18 Nm
  • Směr pohybu – motor
    Volitelné montáží vlevo/vpravo
  • Úhel otáčení
    95°
  • Mechanické připojení
    Tvarový spoj 12x12 mm, neprůchozí dutá hřídel

Techniczna karta katalogowa

Ke stažení (1.17MB)

Techniczna karta katalogowa – BF230-C93

Ke stažení (1.17MB)

Environmental Declaration – BF..

Ke stažení (72.18KB)
