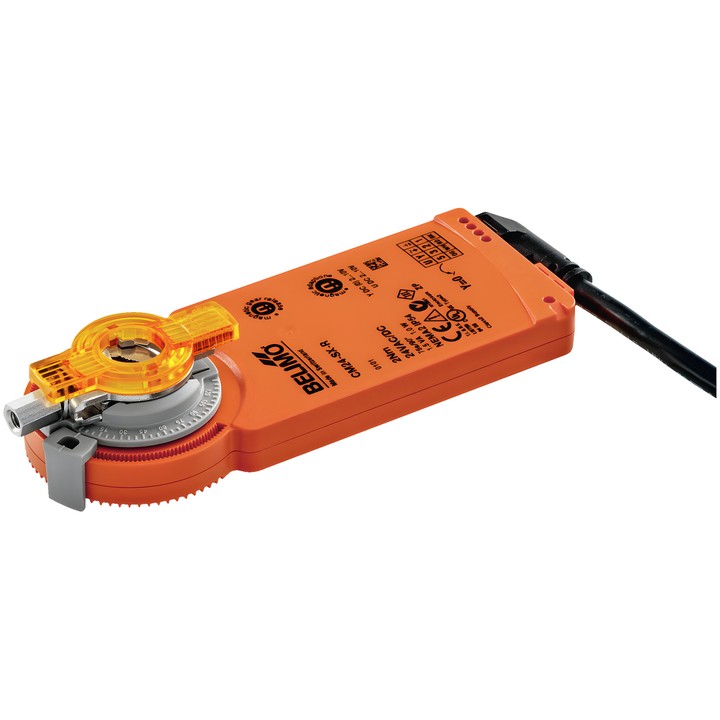

Belimo CM24-SX-R - servopohon klapek s plynulou regulací

Name: Belimo CM24-SX-R - servopohon klapek s plynulou regulací
Brand: Belimo
SKU: CM24-SX-R
Price: 1130.37 PLN
Availability: OutOfStock

Belimo

1 130,37 zł

S DPH

919,00 zł bez daně

Belimo CM24-SX-R je servopohon klapek v technických systémech budov. Točivý moment činí 2 Nm, napájecí napětí AC/DC 24 V a doba chodu 75 s / 90°.

Servopohon pracuje s řídicím signálem 2...10 V a poskytuje zpětnovazební signál polohy 2...10 V. Má univerzální svěrku hřídele pro hřídele 6...12.7 mm a stupeň krytí IP54.

Produkt není dostupný

Sdílet

Informujte mě, až bude k dispozici

Máte zájem o tento produkt? Napište nám e-mail a dáme vám vědět, až bude k dispozici.

Servopohon klapek Belimo CM24-SX-R

Servopohon s plynulou regulací je určen k nastavování klapek v technických systémech budov. Podle technického listu může ovládat vzduchové klapky o ploše až přibližně 0.4 m². Řídicí signál Y určuje polohu servopohonu a zpětné napětí U slouží k elektrickému indikování polohy klapky.

Hlavní vlastnosti a parametry

Točivý moment motoru: 2 Nm; jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
Pracovní rozsah Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
Doba chodu motoru: 75 s / 90°; směr otáčení motoru: doprava (cw).
Úhel otáčení: 0...287.5°; nastavení úhlu pomocí mechanických koncových dorazů.
Ruční přestavení pomocí magnetu; adaptace rozsahu nastavení spuštěná magnetem, automatická při prvním zapnutí napájení.
Mechanické připojení: univerzální svěrka hřídele pro hřídele 6...12.7 mm; připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
Příkon při pohybu: 1 W; v klidové poloze: 0.5 W; výkon pro dimenzování kabelů: 1.5 VA.
Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
Teplota okolí: -30...50°C [-22...122°F].

Servopohon se montuje přímo na hřídel klapky a proti pootočení se zajišťuje sponou Z-ARCM, která je součástí výrobku. Po ručním přestavení je nutné provést adaptaci spuštěnou magnetem.
