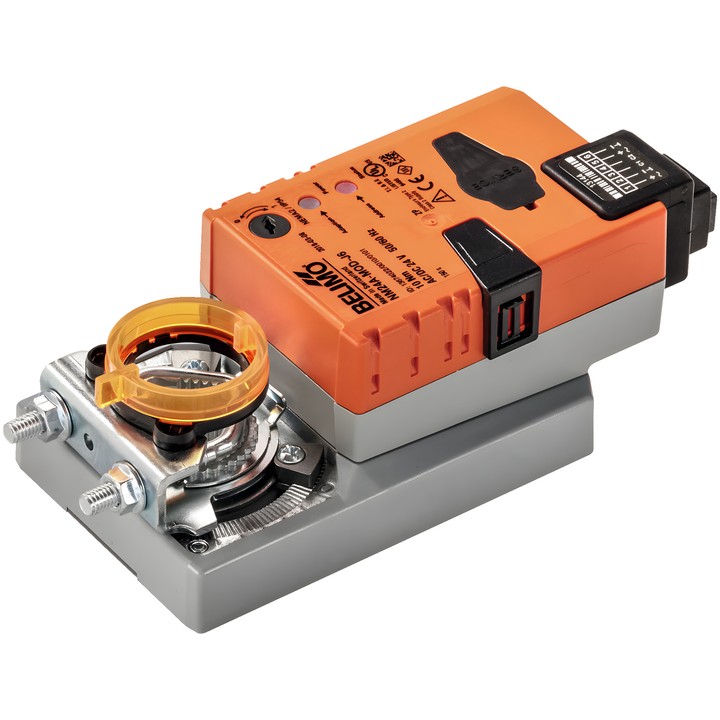

Belimo NM24A-MOD-J6 - pohon vzduchových klapek

Belimo NM24A-MOD-J6

Komunikační pohon pro regulaci klapek v technických instalacích budov. Je určen pro vzduchové klapky o ploše do cca 2 m². Přijímá digitální řídicí signál a předává aktuální stav prostřednictvím BACnet MS/TP nebo Modbus RTU.

Hlavní vlastnosti a parametry

• Točivý moment: 10 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
• Komunikace: BACnet MS/TP a Modbus RTU; tovární nastavení: Modbus RTU.
• Doba chodu motoru: 150 s / 90°; nastavitelná doba chodu: 43...173 s.
• Úhel otáčení: max. 95°; nastavitelné mechanické dorazy na obou stranách.
• Směr pohybu se volí přepínačem 0/1; ruční přestavení tlačítkem s možností zablokování.
• Univerzální svorka pro hřídel 8...26.7 mm; mechanický nasazovací ukazatel polohy.
• Příkon za provozu: 3.5 W; v klidové poloze: 1.4 W; pro dimenzování kabelů: 6 VA.
• Připojení napájení a řízení: zásuvka RJ12.
• Stupeň krytí IEC/EN: IP40; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Teplota okolí: -30...50°C [-22...122°F].

Po zapnutí napájení pohon provede synchronizaci. Adaptaci rozsahu nastavení lze spustit ručně; vybrané parametry lze měnit pomocí Belimo Assistant 2.
