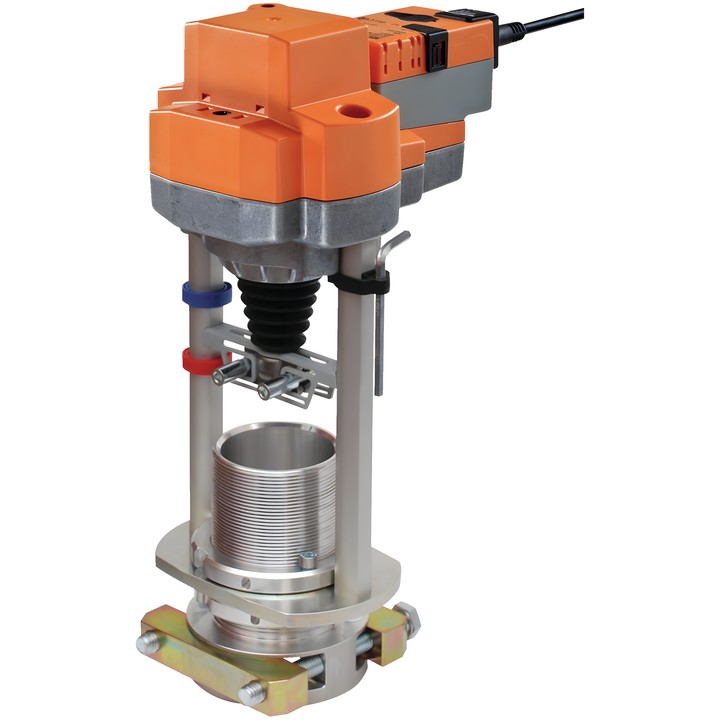

Belimo EVC24A-MF-RE - pohon RetroFIT+ pro sedlové ventily

Belimo EVC24A-MF-RE - pohon RetroFIT+ pro sedlové ventily

Belimo
4 217,35 zł
S DPH
3 428,74 zł bez daně

Konfigurovatelný pohon Belimo RetroFIT+ pro 2cestné a 3cestné sedlové ventily. Síla 2500 N, napájení AC/DC 24 V, zdvih 50 mm a modulační řízení 2...10 V.

Doba chodu motoru je 35 s / 40 mm (44 s / 50 mm), s možností nastavení 44...113 s. Pohon má zpětnovazební signál 2...10 V a stupeň krytí IP54.

Dodání přibližně za 14 dní
Sdílet

Belimo EVC24A-MF-RE – pohon pro sedlové ventily

Konfigurovatelný pohon RetroFIT+ pro 2cestné a 3cestné sedlové ventily. Řízení probíhá analogovým signálem Y a napětí U slouží k signalizaci polohy pohonu.

Hlavní technické údaje

  • Síla pohonu: 2500 N; zdvih: 50 mm.
  • Jmenovité napětí: AC/DC 24 V; frekvence: 50/60 Hz.
  • Pracovní rozsah Y: 2...10 V; zpětná vazba polohy U: 2...10 V.
  • Doba chodu motoru: 35 s / 40 mm (44 s / 50 mm); nastavitelná doba chodu: 44...113 s.
  • Příkon: 11 W za provozu a 1.5 W v klidové poloze; dimenzační hodnota pro výběr kabelů: 18 VA.
  • Připojení napájení a řízení: kabel 1 m, 4x 0.75 mm².
  • Ruční přestavení tlačítkem s možností zablokování; mechanická indikace zdvihu.
  • Stupeň krytí IEC/EN: IP54; třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).

Parametry lze konfigurovat pomocí Belimo Assistant 2 nebo ZTH EU. Při prvním připojení napětí pohon přizpůsobí pracovní rozsah a zpětnovazební signál mechanickému rozsahu pohybu.

  • Značka
    Belimo
  • Kód
    EVC24A-MF-RE
  • ean13
    7630498111532

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    11 W
  • Příkon (přidržování)
    1.5 W
  • Jmenovitý výkon
    18 VA
  • Připojení řízení napájení
    Kabel 1 m, 4x 0.75 mm²
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP54
  • Stupeň krytí NEMA
    NEMA 2
  • Typ krytu
    UL Enclosure Type 2
  • Síla
    2500 N
  • Ruční ovládání
    Tlačítkem, s možností aretace
  • Zdvih
    50 mm
  • Doba pohybu (motor)
    35 s / 40 mm (44 s / 50 mm)
  • Proměnná doba chodu motoru
    44...113 s

Techniczna karta katalogowa

Ke stažení (1.99MB)

Instrukcja montażu

Ke stažení (1.32MB)

EU Declaration of Conformity – EVC24A-MF-RE

Ke stažení (32.78KB)

Environmental Declaration – EV..-RE

Ke stažení (72.24KB)
