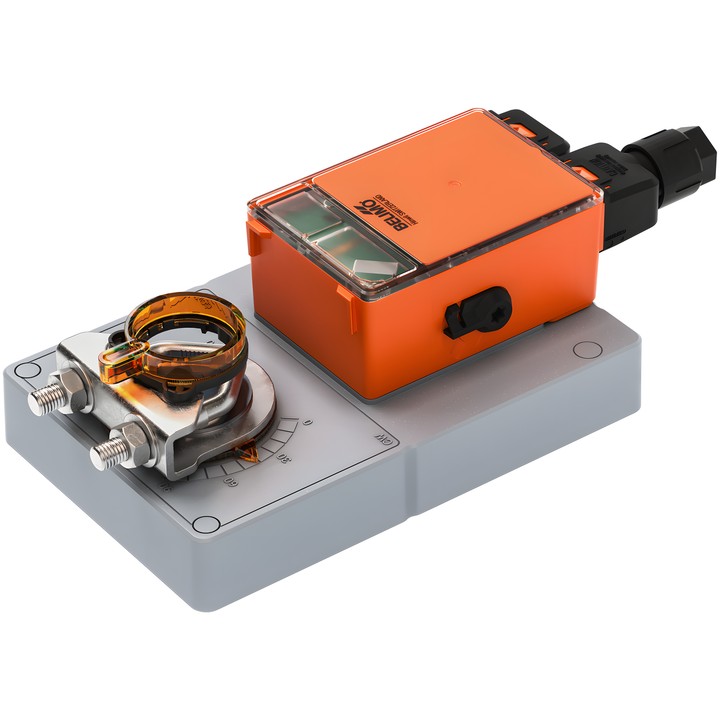

Belimo GM24SR.36 - otočný pohon klapek

Belimo GM24SR.36 - otočný pohon klapek

Belimo
1 675,78 zł
S DPH
1 362,42 zł bez daně

Otočný pohon klapek Belimo GM24SR.36 s točivým momentem 40 Nm, napájený AC/DC 24 V. Podporuje modulační, otevírací/zavírací a tříbodové řízení i komunikaci MP-Bus.

Doba chodu motoru je 35 s / 90° a lze ji nastavit v rozsahu 35...150 s. Zařízení má stupeň krytí IP54, připojovací svorky a oboustranně použitelnou univerzální montážní svorku pro hřídele 12...26.7 mm.

Dodání přibližně za 14 dní
Sdílet

Pohon klapek Belimo GM24SR.36

GM24SR.36 je otočný pohon určený k nastavení polohy klapek v technických systémech budov. Může pracovat s analogovým řízením nebo přijímat digitální signál prostřednictvím MP-Bus.

Hlavní vlastnosti a parametry

  • Točivý moment: 40 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
  • Řízení: modulační, otevírací/zavírací, tříbodové nebo komunikace přes MP-Bus.
  • Pracovní rozsah Y: 2...10 V; zpětnovazební signál polohy U: 2...10 V.
  • Doba chodu motoru: 35 s / 90°; nastavitelná doba chodu: 35...150 s.
  • Úhel otáčení: max. 95°; elektronické omezení na obou stranách pomocí Belimo Assistant 2.
  • Ruční nastavení pomocí boční páky s možností aretace.
  • Oboustranně použitelná univerzální montážní svorka pro hřídele 12...26.7 mm.
  • Odnímatelné pružinové svorky pro elektrické připojení; stupeň krytí IEC/EN IP54.
  • Příkon během provozu: 4 W; v klidu: 0.3 W; dimenzační příkon: 8 VA.
  • Zelená LED signalizující provozní stav a rozhraní NFC pro konfiguraci pomocí Belimo Assistant 2.
  • Provozní teplota okolí: -30...55°C [-22...131°F].

  • Značka
    Belimo
  • Kód
    GM24SR.36
  • ean13
    7630498124198

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    4 W
  • Příkon (přidržování)
    0.3 W
  • Jmenovitý výkon
    8 VA
  • Připojení řízení napájení
    Svorky 2.5 mm² [14 AWG] (kabel ø4...7,5 mm [ø0.16...0.29"], 4žilový)
  • Typ ovládání
    MP-Bus DC 2...10 V DC 0.5...10 V
  • Stupeň krytí
    IP54
  • Ruční ovládání
    S boční pákou, s aretací
  • Doba pohybu (motor)
    35 s / 90°
  • Proměnná doba chodu motoru
    35...150 s
  • Okolní teplota
    -30...55°C [-22...131°F]
  • Krouticí moment
    40 Nm
  • Směr pohybu – motor
    Y = 0 V: levý doraz, pravá poloha
  • Úhel otáčení
    95°
  • Mechanické připojení
    Oboustranná univerzální montážní svorka 12...26.7 mm

Techniczna karta katalogowa

Ke stažení (3.41MB)

Instrukcja montażu

Ke stažení (1.55MB)

Techniczna karta katalogowa – GM24SR.36

Ke stažení (3.44MB)

EU Declaration of Conformity – GM24SR.36

Ke stažení (56.14KB)
