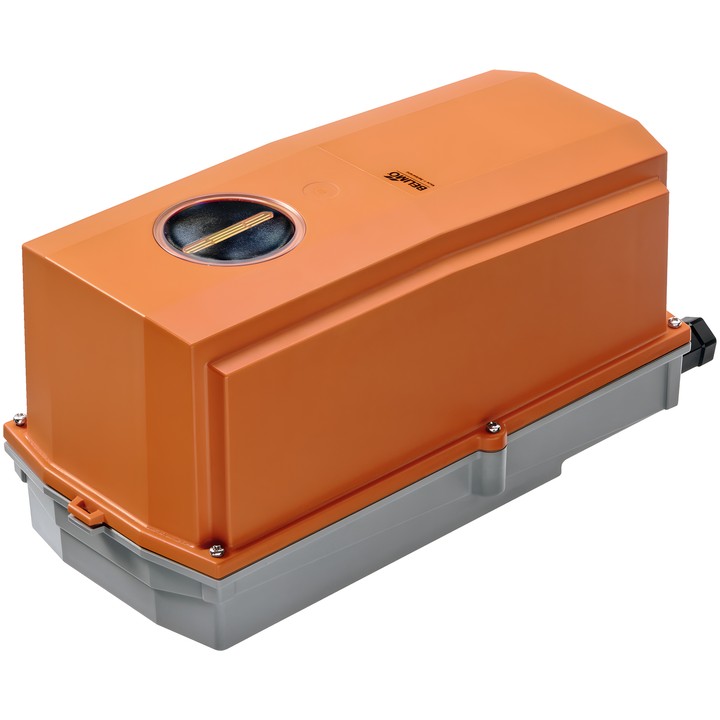

Belimo GRC24G-MF-T-5 - otočný pohon pro ventily

Belimo GRC24G-MF-T-5 - otočný pohon pro ventily

Belimo
2 749,10 zł
S DPH
2 235,04 zł bez daně

Konfigurovatelný otočný pohon pro otočné ventily a klapky. Točivý moment 40 Nm, napájení AC/DC 24 V, modulační řízení 2...10 V a zpětnovazební signál polohy 2...10 V.

Doba otočení je 35 s / 90°. Pohon má přírubové připojení F05, elektrické svorky a stupeň krytí IP66/67.

Dodání přibližně za 14 dní
Sdílet

Belimo GRC24G-MF-T-5

Konfigurovatelný otočný pohon určený pro otočné ventily a klapky. Poloha se zadává analogovým řídicím signálem Y a napětí U slouží k signalizaci polohy ventilu.

Hlavní vlastnosti a parametry

  • Točivý moment: 40 Nm; jmenovité napětí: AC/DC 24 V, 50/60 Hz.
  • Modulační řízení: 2...10 V; zpětnovazební signál polohy: 2...10 V.
  • Doba otočení: 35 s / 90°; nastavitelná doba chodu: 35...150 s.
  • Příkon za provozu: 8 W; v klidu: 2.5 W; pro dimenzování kabelů: 11 VA.
  • Připojení napájení a řízení: svorky 4 mm² (kabel ø4...10 mm, 4žilový).
  • Přírubové připojení: F05; stupeň krytí IEC/EN: IP66/67; NEMA 4X.
  • Třída ochrany IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Ruční přestavení tlačítkem s možností zablokování; ukazatel polohy.
  • Nastavitelný úhel otočení s mechanickými dorazy; standardní nastavení: 0...90°.
  • Konfigurace parametrů pomocí Belimo Assistant 2 nebo ZTH EU.

Pohon je určen pro stacionární systémy vytápění, větrání a klimatizace. Podle technického listu je vhodný zejména pro venkovní použití.

  • Značka
    Belimo
  • Kód
    GRC24G-MF-T-5
  • ean13
    7630498111891

  • Napětí AC/DC
    AC/DC 24 V
  • Příkon (v provozu)
    8 W
  • Příkon (přidržování)
    2.5 W
  • Jmenovitý výkon
    11 VA
  • Připojení řízení napájení
    Svorky 4 mm² (kabel ø4...10 mm, 4žilový)
  • Typ ovládání
    DC 2...10 V
  • Stupeň krytí
    IP66/67
  • Stupeň krytí NEMA
    NEMA 4X
  • Typ krytu
    UL Enclosure Type 4X

Techniczna karta katalogowa

Ke stažení (2.24MB)

Instrukcja montażu

Ke stažení (726.97KB)

EU Declaration of Conformity – GRC24G-MF-T-5

Ke stažení (26.02KB)

Environmental Declaration – GRC..

Ke stažení (72.57KB)
