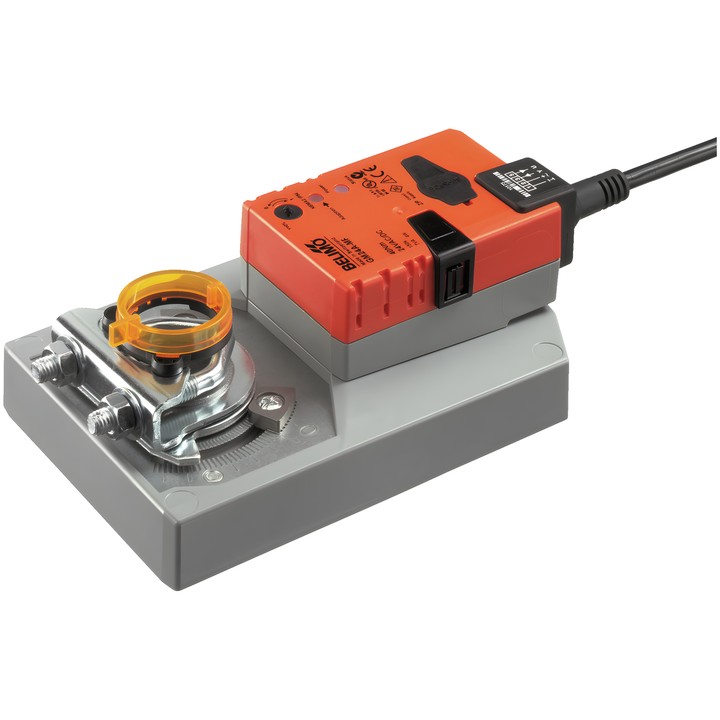

Belimo GM24A-MF - spjældmotor 40 Nm

Belimo GM24A-MF – spjældmotor

Konfigurerbar aktuator til positionering af spjæld i tekniske bygningsinstallationer. Ifølge det tekniske datablad er den beregnet til luftspjæld med et areal på op til ca. 8 m².

Vigtigste egenskaber

• Motorens drejningsmoment: 40 Nm.
• Mærkespænding: AC/DC 24 V; mærkespændingsfrekvens: 50/60 Hz.
• Modulerende styring: 2...10 V; positionsfeedbacksignal: 2...10 V.
• Motorens gangtid: 150 s / 90°; justerbart område: 75...290 s.
• Drejevinkel: maks. 95°, med mulighed for begrænsning på begge sider ved hjælp af mekaniske stop.
• Vendbar universalmonteringsklemme til en aksel på 12...26.7 mm.
• Bevægelsesretningen ændres med en 0/1-kontakt; manuel betjening med trykknap og mulighed for låsning.
• Tilslutning af strømforsyning og styring: kabel 1 m, 4x 0.75 mm².
• Effektforbrug under drift: 4.5 W; i hvile: 1.5 W; dimensionerende effekt: 7 VA.
• IEC/EN-kapslingsklasse: IP54; IEC/EN-beskyttelsesklasse: III, Safety Extra-Low Voltage (SELV).
• Omgivelsestemperatur: -30...50°C [-22...122°F].

Enhedens parametre kan ændres med Belimo Assistant 2 eller ZTH EU. Aktuatoren understøtter tilpasning af indstillingsområdet og synkronisering; den er beskyttet mod overbelastning og stopper automatisk, når endepositionen nås.
