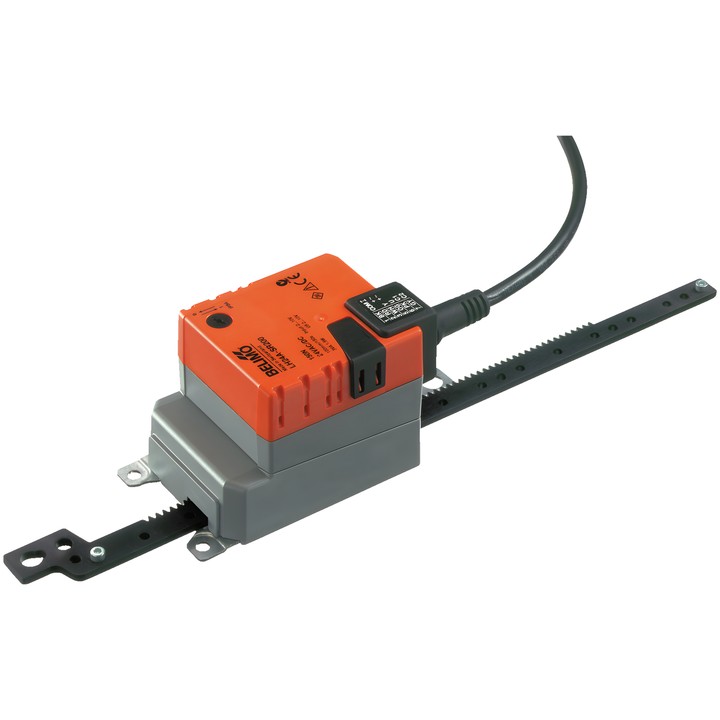

Belimo LH24A-SR200 - modulierender Linear-Antrieb

Belimo LH24A-SR200 - modulierender Linear-Antrieb

Belimo
659,11 zł
Bruttopreis
535,86 zł tax excluded

Linear-Antrieb Belimo LH24A-SR200 zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Kraft 150 N, Versorgung AC/DC 24 V, Ansteuerung 2...10 V und Positionsrückmeldung 2...10 V.

Hub 200 mm, Laufzeit 150 s / 100 mm und Schutzart IP54.

Lieferung in ca. 14 Tagen
Teilen

Linear-Antrieb Belimo LH24A-SR200

Modulierender Linear-Antrieb zur Regelung von Klappen und Schiebern in technischen Gebäudeanlagen. Laut Dokumentation ist er für Luftklappen mit einer Fläche von bis zu ca. 1 m² vorgesehen.

Wichtigste technische Daten

  • Stellkraft: 150 N.
  • Bemessungsspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Arbeitsbereich des Steuersignals Y: 2...10 V; Positionsrückmeldesignal U: 2...10 V.
  • Hub: 200 mm; maximale Hublänge 200 mm, feste Einstellung.
  • Motorlaufzeit: 150 s / 100 mm.
  • Leistungsaufnahme im Betrieb: 1.5 W; im Ruhezustand: 0.5 W; zur Auslegung der Leitungen: 3 VA.
  • Anschluss für Versorgung und Steuerung: Kabel 1 m, 4x 0.75 mm².
  • Die Bewegungsrichtung des Motors wird über einen Schalter gewählt; manuelle Verstellung per Taste mit Arretiermöglichkeit.
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Umgebungstemperatur: -30...50°C [-22...122°F].

Der Antrieb ist gegen Überlast geschützt und stoppt automatisch beim Erreichen der Endlage.

  • Marke
    Belimo
  • Artikel-Nr.
    LH24A-SR200
  • ean13
    7630498112126

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    3 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 4x 0.75 mm²
  • Steuerungsart
    DC 2...10 V
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Kraft
    150 N
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Hub
    200 mm
  • Laufzeit (Motor)
    150 s / 100 mm
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Bewegungsrichtung – Motor
    Über Schalter wählbar

Techniczna karta katalogowa

Download (820.01KB)

Instrukcja montażu

Download (420.1KB)

EU Declaration of Conformity – LH24A-SR200

Download (32.8KB)

Environmental Declaration – LH..200..

Download (71.94KB)
