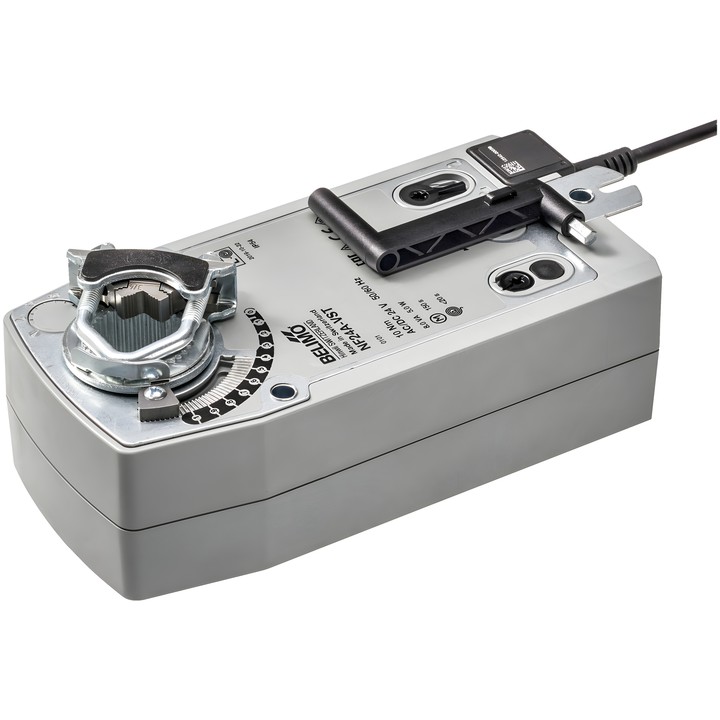

Belimo NF24A-VST - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo NF24A-VST - Drehantrieb für Klappen mit Sicherheitsfunktion

Belimo
2.357,91 zł
Bruttopreis
1.917,00 zł tax excluded

VAV-Universal-Drehantrieb für VAV- und CAV-Geräte in der Gebäudetechnik. Motordrehmoment 10 Nm, Versorgung AC/DC 24 V und Kommunikationssteuerung PP.

Ausgestattet mit einer Sicherheitsfunktion, einem 0.5 m langen Kabel mit VST-Steckverbinder und einer mechanischen Stellungsanzeige. Die Motorlaufzeit beträgt 120 s / 90°.

Produkt nicht verfügbar
Teilen

Wenn lieferbar, bitte benachrichtigen

Interested in this product? Drop us an email and we will let you know when it's available for order.

Belimo NF24A-VST

VAV-Universal-Drehantrieb mit Sicherheitsfunktion, bestimmt für VAV- und CAV-Geräte in der Gebäudetechnik. Das technische Datenblatt nennt eine Klappengröße von bis zu ca. 4 m².

Wichtigste Merkmale und technische Daten

  • Motordrehmoment: 10 Nm; Drehmoment der Sicherheitsfunktion: 10 Nm.
  • Nennspannung: AC/DC 24 V; Frequenz: 50/60 Hz.
  • Steuerung: Kommunikation PP.
  • Leistungsaufnahme im Betrieb: 5 W; in Ruhestellung: 2.5 W; zur Kabeldimensionierung: 8 VA.
  • Motorlaufzeit: 120 s / 90°; Laufzeit der Sicherheitsfunktion: <20 s @ -20...50°C, <60 s @ -30°C.
  • Drehwinkel: max. 95°; einstellbarer mechanischer Drehwinkelbegrenzer und mechanische Stellungsanzeige.
  • Manuelle Verstellung mit einer Kurbel und einem Verriegelungsschalter.
  • Mechanischer Anschluss: universelle Wellenklemme 10...25.4 mm.
  • Versorgungs- und Steueranschluss: 0.5 m langes Kabel mit VST-Stecker.
  • Schutzart: IP54; Umgebungstemperatur: -30...50°C [-22...122°F].

Bei der Inbetriebnahme des Systems und nach jeder Änderung des Drehwinkels ist eine Adaption erforderlich. Parallelschaltung: nein.

  • Marke
    Belimo
  • Artikel-Nr.
    NF24A-VST
  • ean13
    7630498121142

  • AC/DC-Spannung
    AC/DC 24 V
  • Leistungsaufnahme (Betrieb)
    5 W
  • Leistungsaufnahme (Halten)
    2.5 W
  • Nennleistung
    8 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 0.5 m mit VST-Steckverbinder
  • Steuerungsart
    Analog
  • Schutzart
    IP54
  • Handverstellung
    Mit Handkurbel und Sperrschalter
  • Laufzeit (Motor)
    120 s / 90°
  • Laufzeit (Sicherheitsfunktion)
    ＜20 s
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    10 Nm
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Universalklemme 10...25.4 mm
