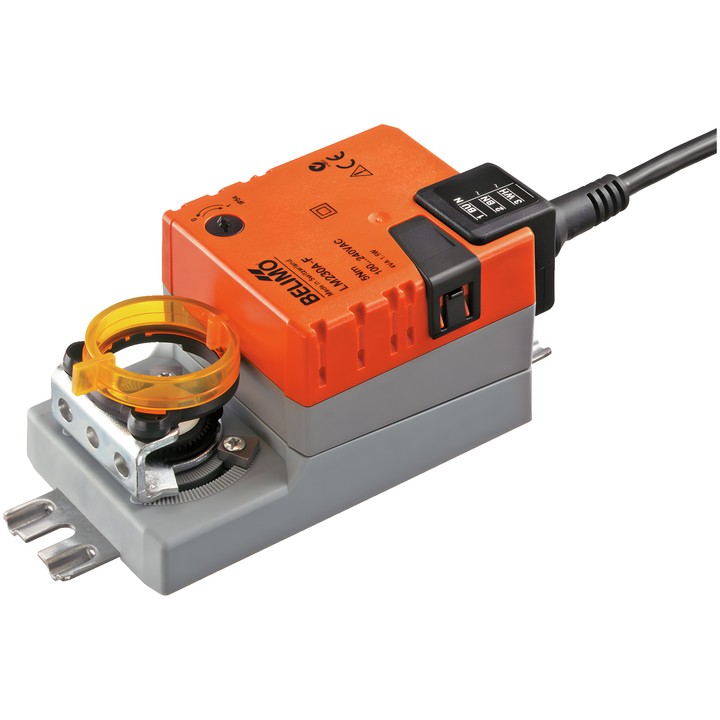

Belimo LM230A-F - Klappenantrieb

Belimo LM230A-F - Klappenantrieb

Belimo
476,76 zł
Bruttopreis
387,61 zł tax excluded

Belimo LM230A-F Klappenantrieb mit einem Drehmoment von 5 Nm, versorgt mit AC 100...240 V. Unterstützt Auf/Zu- und 3-Punkt-Steuerung; die Laufzeit beträgt 150 s / 90°.

Ausgestattet mit einer formschlüssigen Verbindung 8x8 mm, Handverstellung per Drucktaste mit Verriegelungsmöglichkeit und mechanischen Drehwinkelbegrenzern.

Lieferung in ca. 14 Tagen
Teilen

Belimo LM230A-F – Klappenantrieb

Antrieb zur Regelung von Klappen in technischen Gebäudeanlagen. Laut technischem Datenblatt ist er für Luftklappen mit einer Fläche von bis zu etwa 1 m² geeignet.

Wichtigste Merkmale und technische Daten

  • Drehmoment: 5 Nm.
  • Nennspannung: AC 100...240 V; Frequenz: 50/60 Hz.
  • Steuerung: Auf/Zu, 3-Punkt.
  • Motorlaufzeit: 150 s / 90°; Drehwinkel: max. 95°.
  • Die Bewegungsrichtung wird über Schalter 0 (Drehung nach links) / 1 (Drehung nach rechts) gewählt.
  • Mechanischer Anschluss: formschlüssige Verbindung 8x8 mm.
  • Handverstellung per Drucktaste mit Verriegelungsmöglichkeit; beidseitig einstellbare mechanische Drehwinkelbegrenzer.
  • Mechanische, abnehmbare Stellungsanzeige.
  • Leistungsaufnahme während der Bewegung: 1.5 W; in Ruhestellung: 0.5 W; Dimensionierungsleistung: 3.5 VA.
  • Anschluss für Stromversorgung und Steuerung: Kabel 1 m, 3x 0.75 mm².
  • Schutzart IEC/EN: IP54; Schutzklasse IEC/EN: II, verstärkte Isolierung.
  • Umgebungstemperatur: -30...50°C [-22...122°F].

  • Marke
    Belimo
  • Artikel-Nr.
    LM230A-F
  • ean13
    7630498112164

  • AC/DC-Spannung
    AC 100...240 V
  • Leistungsaufnahme (Betrieb)
    1.5 W
  • Leistungsaufnahme (Halten)
    0.5 W
  • Nennleistung
    3,5 VA
  • Anschluss für die Versorgungsspannungsregelung
    Kabel 1 m, 3x 0.75 mm²
  • Steuerungsart
    Auf/Zu, 3-Punkt
  • Schutzart
    IP54
  • NEMA-Schutzart
    NEMA 2
  • Gehäusetyp
    UL Enclosure Type 2
  • Handverstellung
    Per Taste, mit Verriegelungsmöglichkeit
  • Laufzeit (Motor)
    150 s / 90°
  • Umgebungstemperatur
    -30...50°C [-22...122°F]
  • Drehmoment
    5 Nm
  • Bewegungsrichtung – Motor
    Per Schalter wählbar: 0 (Drehung nach links) / 1 (Drehung nach rechts)
  • Drehwinkel
    95°
  • Mechanischer Anschluss
    Formschlüssige Verbindung 8x8 mm

Techniczna karta katalogowa

Download (1.47MB)

Instrukcja montażu

Download (425.78KB)

EU Declaration of Conformity – LM230A-F

Download (32.76KB)

Environmental Declaration – LM..

Download (72.44KB)
